水平角的测设

---

水平角测设的任务是根据地面已有的一个已知方向，将设计角度的另一个方向测设到地面上。水平角测设的仪器是经纬仪或全站仪。

1．正倒镜分中法

如图9－3所示，设地面上已有AB方向，要在A点以AB为起始方向，向右侧测设出设计的水平角β。将经纬仪(或全站仪)安置在A点后，其测设工作步骤如下：

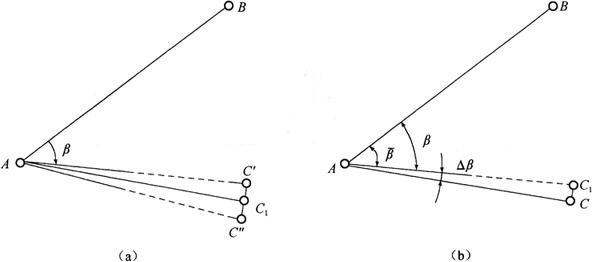

图9－3 水平角的测设方法

(a)正倒镜分中法；(b)多测回修正法

1)盘左瞄准B点，读取水平度盘读数为L_A，松开制动螺旋，顺时针转动仪器，当水平度盘读数约为L_A+β时，制动照准部，旋转水平微动螺旋，使水平度盘读数准确对准L_A+β，在视线方向上定出C′点。

2)倒转望远镜成盘右位置，瞄准B点，按与上述步骤相同的操作方法定出C″；取C′，C″的中点为C₁，则∠BAC₁即为所测设的β角。

2．多测回修正法

先用正倒镜方法测设出β角定出C₁。然后用多测回法测量∠BAC₁(一般2～3测回)，设角度观测的平均值为β′，则其与设计角值β的差△β=β′－β(以秒为单位)，如果AC₁的水平距离为D，则C₁点偏离正确点位C的距离为。

假若D为123．456m，△β=－12″，则CC₁=7．2mm。因△β＜0，说明测设的角度小于设计的角度，所以应对其进行调整。此时，可用小三角板，从C₁点起，沿垂直于AC₁方向的垂线向外量7．2mm定出C点，则∠BAC即为最终测设的β角度。
