某机器厂生产120型推土机的总装配流水线工程网络计划

---

某机器厂因受国民经济调整的影响，冶金矿山设备任务大幅度下降。根据市场上的需要，决定改变产品方向，批量生产工程机械推土机。所以，必须对原生产设备和技术进行挖潜、革新、改造，建立120型推土机总装配流水线。

该厂运用网络图，合理、准确、有条不紊地全面安排各项作业。他们在总网络工作确定的基础上，又编制了五项生产技术准备工作网络图。这个工程，占地面积4，320m²，总装配线124m，共分15个工位。部装线全长114m，共有5条。全部共有40个项目，65台设备，393件工位器具。共用钢材120多吨，水泥480多吨，黄沙、石子2，400多吨。投资合计470，000余元，从工程开始到竣工为止，按预期88个工作日(不包括假日)完成，比通常需要工期约缩短一半。

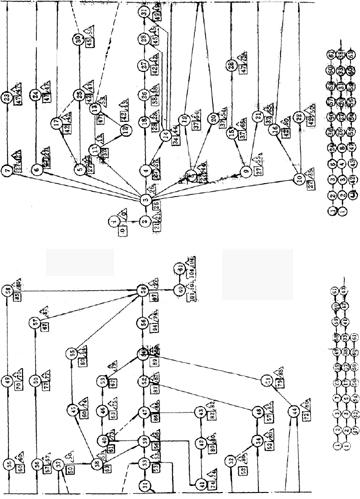

一、120型推土机总装线工程网络计划图

(总工期104天，包括假日16天)

①→②设计任务书(21天)

②→③发图(5天)

③→④土建设计(1天)

③→⑤上环吊设计(1天)

③→⑥动力照明设计(1天)

③→⑦用水及气管设计(1天)

③→⑧路轨设计(1天)

③→⑨平板车设计(1天)

③→⑩曳引系统设计(1天)

③→⑾场地清理(6天)

④→⒅基础定位放线(1天)

④→⒁土建施工准备(7天)

⑤→⒄材料准备(15天)

⑤→(25)配套件订购(15天)

⑥→(24)材料准备(20天)

⑦→(23)零件制作(10天)

⑧→⒆路轨材料设备(10天)

⑧→⒇螺丝压板加工(10天)

⑨→⒂车架试制(10天)

⑨→(21)60对轮子零件加工(10天)

⑩→⒃配套件订购(15天)

⑩→(22)自制零件加工(15天)

⑾→⑿修补夹墙屋面喷白(10天)

⑾→⒀新砌夹墙(15天)

⑿→⒀墙面粉刷(10天)

⒁→(29)运输1(1天)

⒁→(31)运输(2天)

⒁→(33)运输(3天)

⒂→(28)鉴定与修改设计(10天)

⒃→(44)部件装配(20天)

⒄→(37)吊环支架装配(8天)

⒅→(26)敲地坪凿基础(10天)

⒆→(41)路轨安装(10天)

⒇→(41)路轨安装(20天)

(21)→(34)平板车总装配(15天)

(22)→(44)部件装配(30天)

(23)→(35)汽水源接入车间

(24)→(38)零件制作(10天)

⒂→⑧冷作制作(3天)

(26)→(27)夯土方(4天)

(27)→(28)扎钢筋(3天)

(28)→(32)平板车车架投产(5天)

(29)→(31)搭木壳(4天)

(31)→(33)基础浇制(4天)

(33)→(39)粉刷(3天)

(34)→(48)油漆(5天)

(35)→(49)管线安装(10天)

(36)→(50)各工位电源引入(20天)

(37)→(38)吊环安装(3天)

(38)→(39)部装(3天)

(38)→(45)环吊传动葫芦安装(7天)

(39)→(40)铁路安装(5天)

(39)→(41)保养期(18天)

(40)→(46)扎钢筋二次灌浆(2天)

(41)→(42)二次灌浆(6天)

(42)→(43)保养期(2天)

(43)→(47)路轨安装(4天)

(44)→(51)油漆保养(7天)

(45)→(55)环吊动力电源接通(20天)

(46)→(53)保养期(4天)

(47)→(52)装配平板车安装(1天)

(48)→(52)调试(2天)

(49)→(58)各工位控制线路安装(15天)

(50)→(57)照明安装(10天)

(51)→(54)调试(2天)

(52)→(54)总装曳引安装(2天)

(53)→(54)部件装(10天)

(54)→(56)总装动力电源安装(5天)

(55)→(59)调试(10天)

(56)→(59)总装线整体调整(3天)

(57)→(59)调试(10天)

(58)→(59)部装结束(12天)

(59)→(60)油漆装饰(4天)

(60)→(61)总装3天

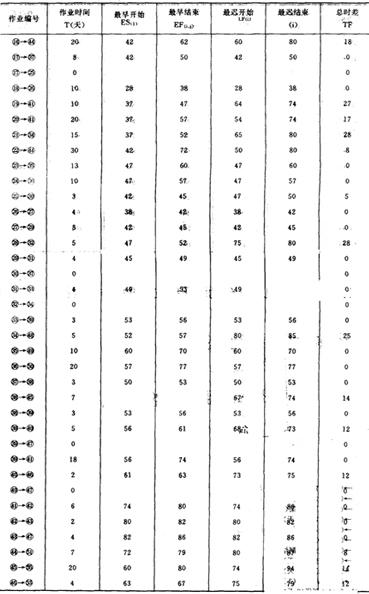

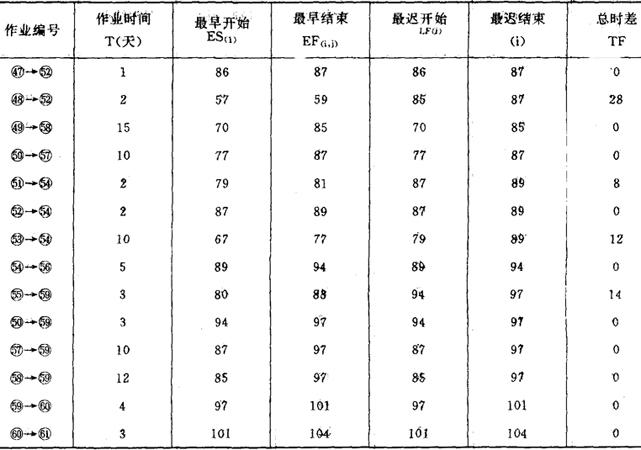

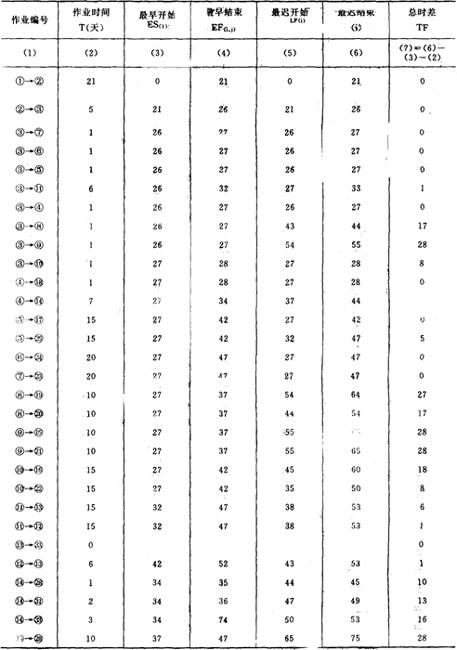

二、120型推土机总装线工程时间计算表

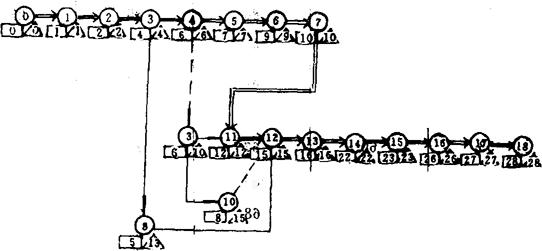

三、120型推土机——传动装配线技术准备作业网络图

(0)→①总体交底征询意见(1天)

①→②组织力量落实人员(1天)

②→③提出工艺方案(2天)

③→④讨论方案(2天)

③→⑧设计人员参加工艺讨论(1天)

④→⑤审批(1天)

⑤→⑥工艺文件编制结束(2天)

⑥→⑦工艺交底(1天)

⑦→⑾资料总结(2天)

⑧→⑿环形吊设计(2天)

⑨→⑾设计调研(2天)

⑾→⑿提出初步设计方案(3天)

⑿→⒀设计方案审查(1天)

⒀→⒁设计出图(6天)

⒁→⒂审核(1天)

⒂→⒃描校图(3天)

⑨→⑩100T油压机设计(2天)

⒃→⒄交出蓝图(1天)

⒄→⒅交付生产(1天)

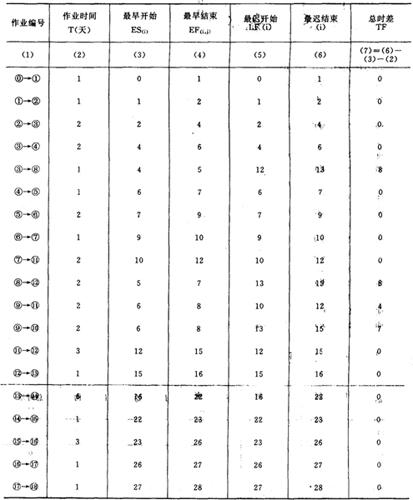

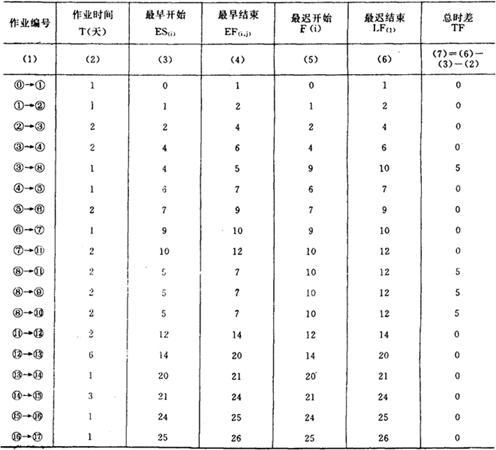

四、时间值计算

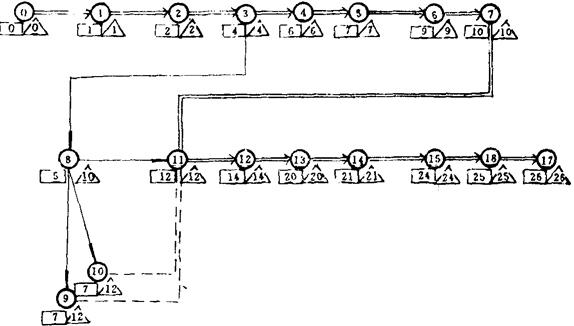

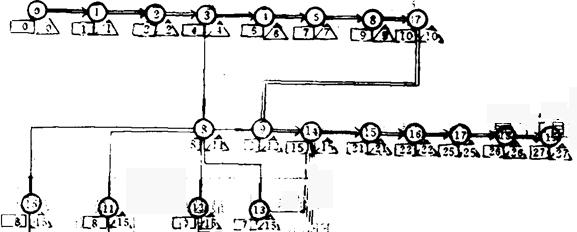

五、120型推土机——变速箱装配线技术准备作业务网络图

(0)→①总体交底征询意见(1天)

①→②组织力量落实人员(1天)

②→③提出工艺方案(2天)

③→④讨论方案(2天)

③→⑧设计人员参加工艺讨论(1天)

④→⑤审批(1天)

⑤→⑥工艺文件编制结束(2天)

⑥→⑦工艺交底(1天)

⑦→⑨提出初步设计方案(2天)

⑧→⑨设计调研(1天)

⑧→⑩变速箱翻转架设计(3天)

⑧→⑾拨叉室翻转架设计(3天)

⑧→⑿环形吊设计(2天)

⑧→⒀输送轴道设计(2天)

⑨→⒁设计方案审查(3天)

⒁→⒂设计出图(6天)

⒂→⒃审核(1天)

⒃→⒄描校图(3天)

⒄→⒅交出蓝图(1天) ⒅→⒆交付生产(1天)

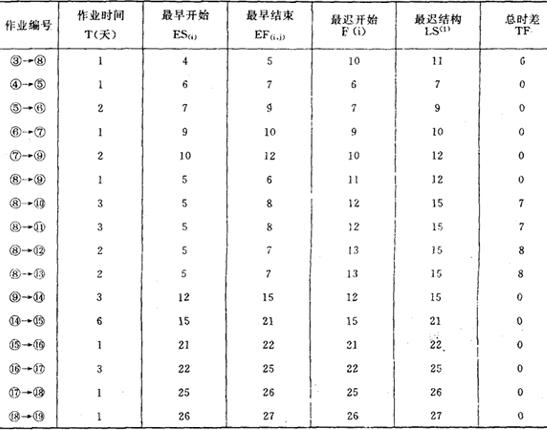

六、时间值计算表

七、120型推土机——主离合器装配线技术准备作业分网络图

左右转向离合器装配线技术准备作业分网络图(通用网络图)

台车架装配线技术准备作业分网络图

→①总体交底片询意见(1天)

①→②(组织力量落实人员(1天)

②→③提出工艺方案(2天)

③→④讨论方案(2天)

④→⑤审批(1天)

⑤→⑥工艺文件编制结束(2天)

⑥→⑦工艺交底(1天)

③→⑧设计人员参加工艺(1天)

⑦→⑾提出初步设计方案(2天)

⑧→⑾设计调研(2天)

⑧→⑨环形吊设计(2天)

⑧→⑩主离合器负荷试验台设计(2天)

⑾→⑿设计方案审查(2天)

⑿→⒀设计出图(6天)

⒀→⒁审核(1天)

⒁→⒂描校图(3天)

⒂→⒃交出蓝图(1天)

⒃→⒄交付生产(1天)

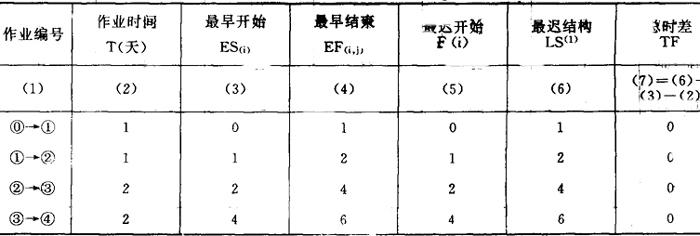

八、时间值计算表
