抽油机用深井泵的附属设备及泵的检验标准

---

(一)附属设备——气、砂锚结构

1．气锚 在卤气比高的井上，为防止气体对泵效的影响，将气锚装于泵的底部，其结构见图3－3－144。

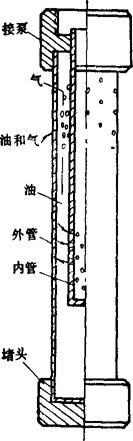

图3－3－144 气锚结构图

2．砂锚 为防止砂粒进入泵内，泵的底部一般装有砂锚，结构见图3－3－145。

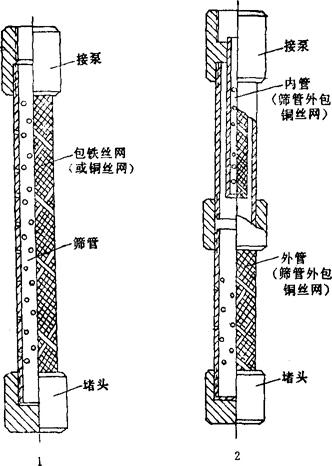

图3－3－145 砂锚结构示意图

1－一级砂锚 2－二级砂锚

3．气砂锚 在气体及砂子均较多的情况下采用，结构见图3－3－146。

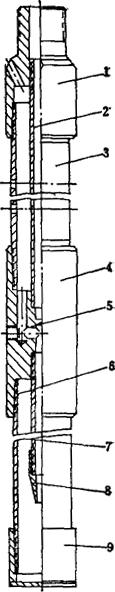

图3－3－146 气砂锚结构图

1－大小头 2－上中心管 3－上接管 4－特殊接箍 5－丝堵 6－下接管 7－下中心管 8－喷头 9－堵头

(二)抽油机各型泵煤油试压时各级配合间隙允许漏失量及深井泵直径与抽油杆直径的配合关系

见表3－3－82、3－3－83。

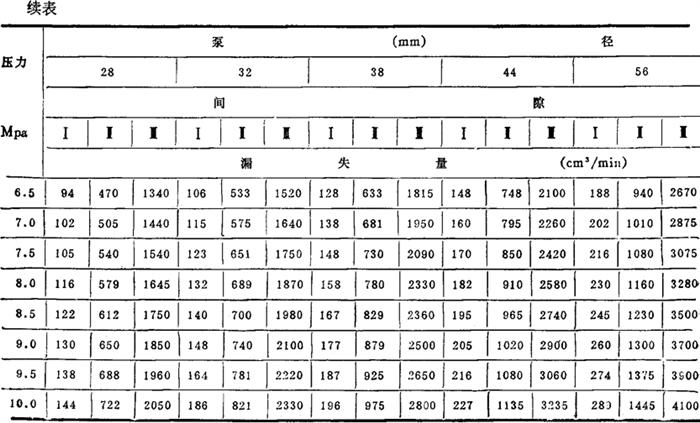

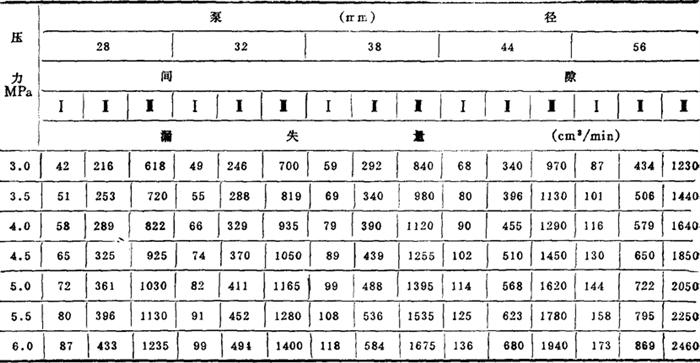

表3－3－82 抽油机各型泵煤油试压时各级配合间隙允许漏失量

注：间隙等级Ⅰ级0．02～0．07mm，Ⅱ级0．07～0．12mm，Ⅲ级0．12～0．17mm。

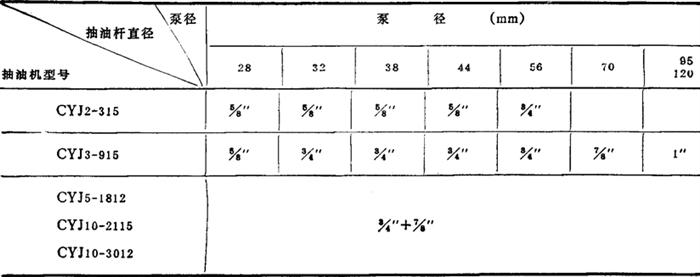

表3－3－83 泵径与抽油杆直径的配合

注：(1)当抽吸液中含砂或相对密度较大时，因″抽油杆刚度不够，应改用″抽油杆。

(2)″和″双级复合抽油杆的相对长度由等强度条件求得。计算结果可看出″级的长度占全长的百分比近似于以mm为单位的泵径。例如：采用D=28mm的泵时，″抽油杆占全部抽油杆柱长度的28%。
