强力氯丁胶粘剂

---

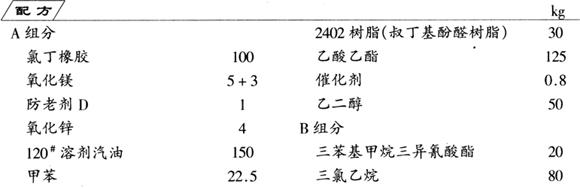

制法

A组分的制备

(1)炼胶 用160mm×320mm的炼胶机进行炼胶，调辊距为0．5～1mm，塑炼30min，辊温低于40℃。然后调大辊距至8～10mm，塑炼5min后，依次加入氧化镁、防老剂D、氧化锌，每加完一种原料后切割一次。全部加完后，再薄通10次，调辊距1～2mm，下料，冷却切片。

(2)树脂预反应 在反应容器中加120^#汽油和甲苯，搅拌均匀后加入3kg的氧化镁和全部2402树脂及催化剂，室温下不断搅拌，充分反应6～10h，当物料中没有氧化镁沉淀时为反应终点。

(3)胶液配制 在上述预反应液中，加入混炼好的氯丁橡胶，继续搅拌5～6h，使之完全混溶，再加入乙酸乙酯、乙二醇，最后搅拌1h，充分混合均匀，得强力氯丁胶粘剂的A组分。

B组分的制备：将三苯基甲烷三异氰酸酯和三氯乙烷混合搅拌，使之溶解，包装备用。此为固化体系，也称列克那胶。

使用时氯丁胶液(A组分)：固化剂(B组分)=100∶5。
