常见质量通病图片

---

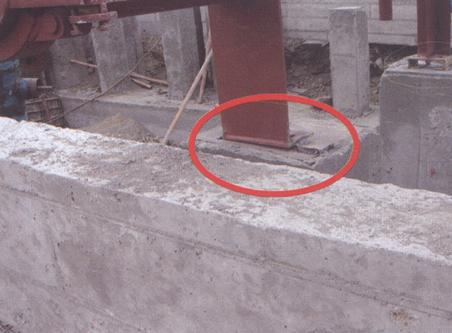

2－2－1 斜垫铁不成对使用

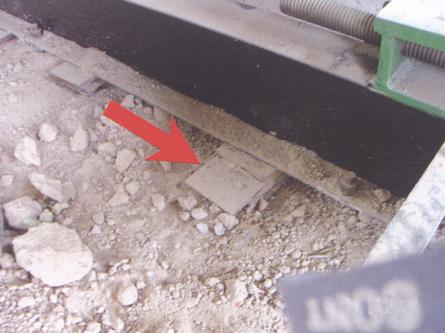

2－2－2 垫铁伸出设备底座长度过大

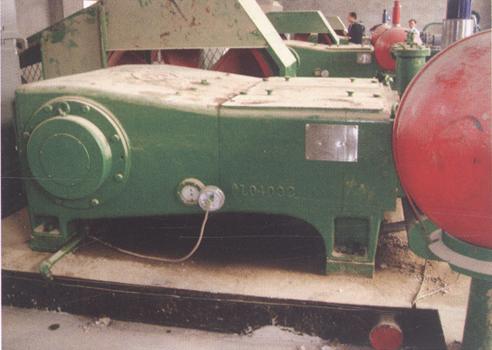

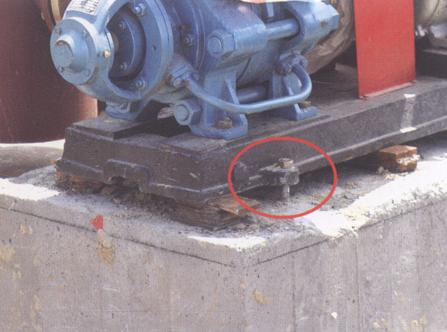

2－2－3 泵底座斜垫铁同向使用

2－2－4 垫铁外伸长度过大，搭接长度不足

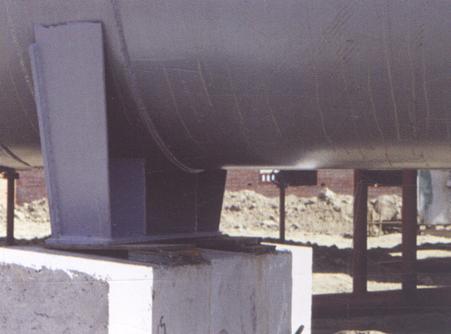

2－2－5 垫铁外伸长度过大

2－2－6 斜垫铁搭接长度不足，底层斜垫铁悬空；未在垫铁两侧断续焊

2－2－7 基础偏低，使用垫铁加高

2－2－8 基础顶面水平度超标

2－2－9 基础顶面水平度超标

2－2－10 设备基础使用钢板加高

2－2－11 垫铁布置不合理

2－2－12 设备地脚螺栓两侧无垫铁

2－2－13 垫铁未靠近设备地脚螺栓两侧布置

2－2－14 垫铁与设备之间被断续焊

2－2－15 设备预埋地脚螺栓保护不好

2－2－16 地脚螺栓歪斜

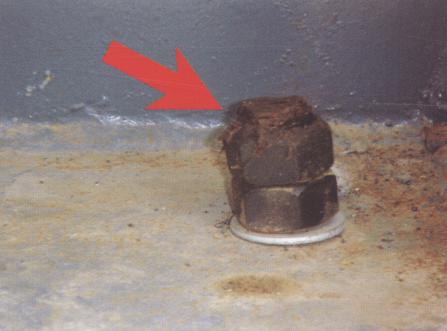

2－2－17 螺栓螺母不配套

2－2－18 螺纹破坏严重

2－2－19 泵基础螺栓预留孔与泵底座尺寸不符

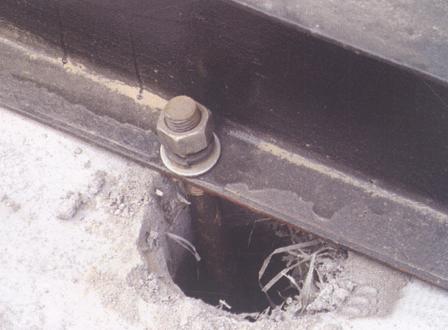

2－2－20 地脚螺栓距孔壁过近

2－2－21 地脚螺栓距孔壁过近

2－2－22 地脚螺栓距孔壁过近

2－2－23 地脚螺栓距孔壁过近

2－2－24 地脚螺栓偏差，后开孔

2－2－25 螺栓外露过长

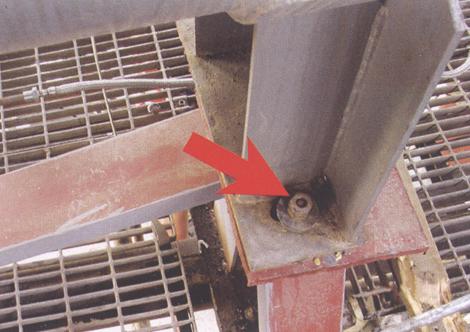

2－2－26 螺栓埋头

2－2－27 地脚螺栓不涂防锈油

2－2－28 设备基础埋件偏差过大

2－2－29 设备保护不力

2－2－30 设备保护不力

2－2－31 设备保护不力

2－2－32 滑动支座安装不规范
