常用阀门型号规格

---

1．球阀(广东球阀厂产品)

(1)内螺纹管式球阀(CQ11F) 结构见图4－14－6，规格见表4－14－11。

图4－14－6 内螺纹管式球阀(CQ11F)

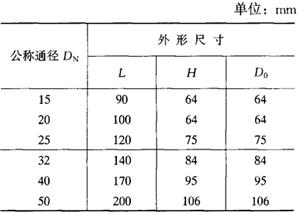

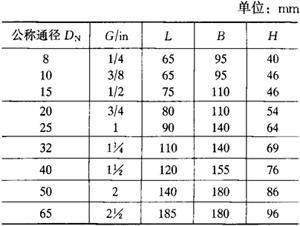

表4－14－11 内螺纹管式球阀(CQ11F)规格 单位：mm

(2)内螺纹球阀(Q11F) 结构见图4－14－7，规格见表4－14－12。

图4－14－7 内螺纹球阀(Q11F)

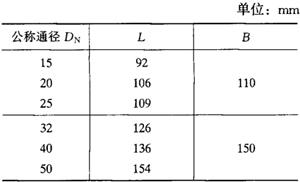

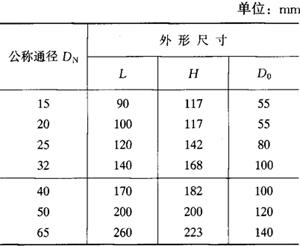

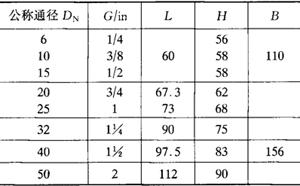

表4－14－12 内螺纹球阀(Q11F)规格

(3)内螺纹球阀(三块式)(Q11F) 结构见图4－14－8，规格见表4－14－13。

图4－14－8 内螺纹球阀(Q11F)

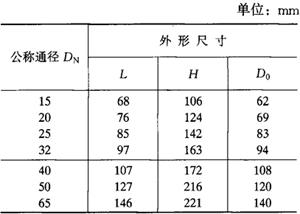

表4－14－13 内螺纹球阀(Q11F)规格

(4)外螺纹球阀(通口、缩口型)(Q21F) 结构见图4－14－9，规格见表4－14－14。

图4－14－9 外螺纹球阀(Q21F)

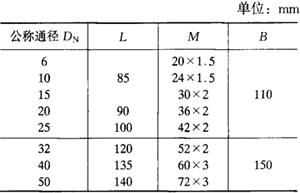

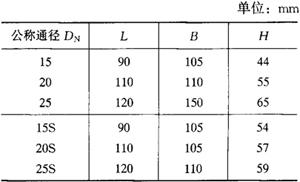

表4－14－14 外螺纹球阀(Q21F)规格

(5)外螺纹球阀(Q21F) 结构见图4－14－10，规格见表4－14－15。

图4－14－10 外螺纹球阀(Q21F)

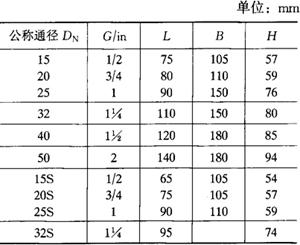

表4－14－15 外螺纹球阀(Q21F)规格

(6)法兰球阀(Q41F) 结构见图4－14－11，规格见表4－14－16。

图4－14－11 法兰球阀(Q41F)

表4－14－16 法兰球阀(Q41F)规格

2．截止阀

(1)内螺纹截止阀 桂林第二阀门厂产品的结构见图4－14－12，规格见表4－14－17。

图4－14－12 内螺纹截止阀

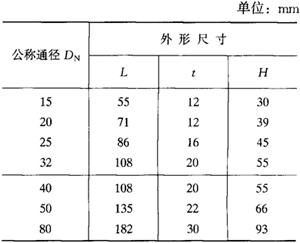

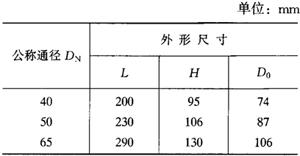

表4－14－17 内螺纹截止阀规格

(2)两用型截止阀 太湖阀门厂产品的结构见图4－14－13，规格见表4－14－18。

图4－14－13 两用型截止阀

表4－14－18 两用型截止阀规格

3．止回阀

(1)内螺纹升降式止回阀(HJ11W－16) 辽宁瓦房店阀门厂产品的结构见图4－14－14，规格见表4－14－19。

图4－14－14 内螺纹升降式止回阀(HJ11W－16)

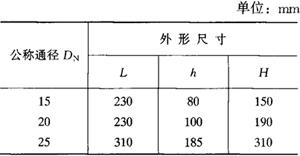

表4－14－19 内螺纹升降式止回阀(HJ11W－16)规格

(2)内螺纹升降式止回阀(H11T－16) 山西汾阳阀门厂产品的结构见图4－14－15，规格见表4－14－20。

图4－14－15 内螺纹升降式止回阀(H11T－16)

表4－14－20 内螺纹升降式止回阀(H11T－16)规格

(3)法兰联接升降式止回阀(H41T－16) 山西汾阳阀门厂产品的结构见图4－14－16，规格见表4－14－21。

图4－14－16 法兰联接升降式止回阀(H41T－16)

表4－14－21 法兰联接升降式止回阀(H41T－16)规格

4．疏水阀

(1)自由浮球式蒸汽疏水阀 成都航空仪表公司产品的结构见图4－14－17，规格见表4－14－22。

图4－14－17 自由浮球式蒸汽疏水阀

1－阀体 2－阀盖 3－浮球 4－螺塞 5－阀座 6－螺塞 7－滤网 8－浮动罩 9－排气口 10－双金属片 11－螺塞 12－螺塞

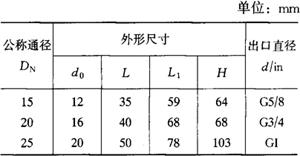

表4－14－22 自由浮球式蒸汽疏水阀规格

(2)钟形浮子式疏水阀 桂林第二阀门厂产品的结构见图4－14－18，规格见表4－14－23。

图4－14－18 钟形浮子式疏水阀

表4－14－23 钟形浮子式疏水阀规格

(3)钟形浮子式法兰疏水阀 上海奉贤机械厂产品的结构见图4－14－19，规格见表4－14－24。

图4－14－19 钟形浮子式法兰连接疏水阀

表4－14－24 钟形浮子式法兰联接疏水阀规格

5．安全阀

(1)外螺纹弹簧封闭式安全阀(A21H－16C) 上海闸门厂产品的结构见图4－14－20，规格见表4－14－25。

图4－14－20 外螺纹弹簧封闭式安全阀(A21H－16C)

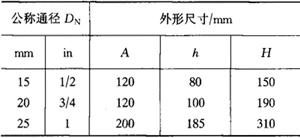

表4－14－25 外螺纹弹簧封闭式安全阀(A21H－16C)规格

(2)弹簧封闭式安全阀(CA4_A1Y－16C、CA4_A1Y－16P) 沈阳第一闸门厂产品的结构见图4－14－21，规格见表4－14－26。

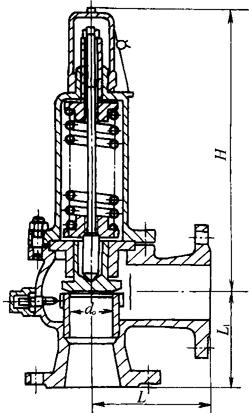

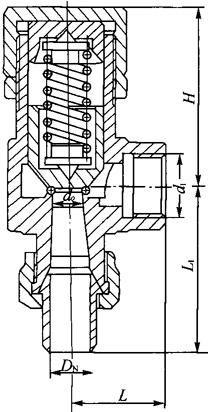

图4－14－21 弹簧封闭式安全阀(CA4_A1Y)

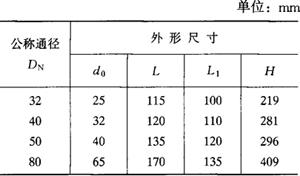

表4－14－26 弹簧封闭式安全阀(CA4_A1Y)规格
