常用焊接接头设计注意事项

---

1．接头的可焊到性

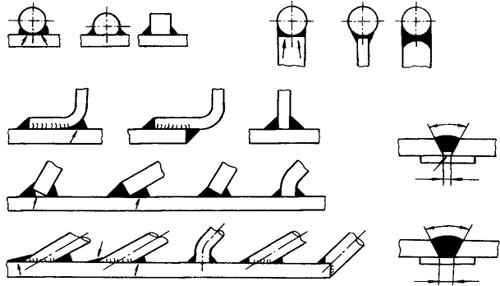

熔焊接头焊接时，为保证获得理想的接头质量，必须保证焊条、焊丝或电极能方便地到达欲焊部位。图13－38中，箭头所指部位难以焊到，为不合理设计。

图13－38 电弧焊接头的合理与不合理设计

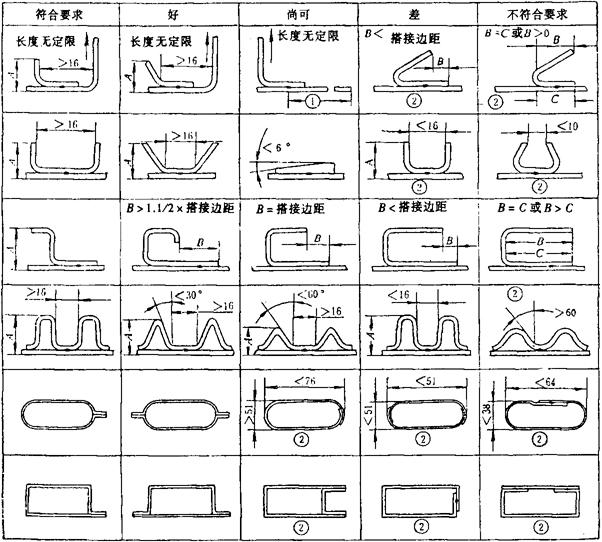

电阻焊(点焊、缝焊)接头设计时，必须考虑电阻焊机的机臂长度和电极尺寸，图13－39为电阻焊接头的设计实例。

图13－39 电阻焊接头的设计建议和典型尺寸限度

A=对于钢件小于76，对于铝合金件小于102

①受点焊机机臂长所限 ②不适用于缝焊或滚点焊

2．接头的可探伤性

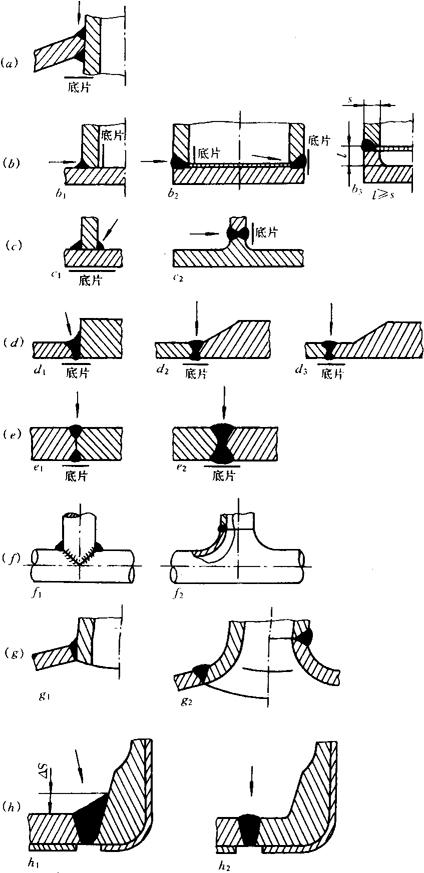

接头的可探伤性是指接头检测面的可接近性和几何形状与材质的探伤的适宜性。而几何形状和可接近性对探伤的灵敏度和结果有重大影响。图13－40左侧所示接头是无法射线探伤的，探出结果不准确，右侧的接头形式，则是可以射线探伤的、

图13－40 考虑射线探伤的熔焊接头设计

(左边不好，右边好，箭头为射线照射方向)

3．考虑接头腐蚀的设计注意事项

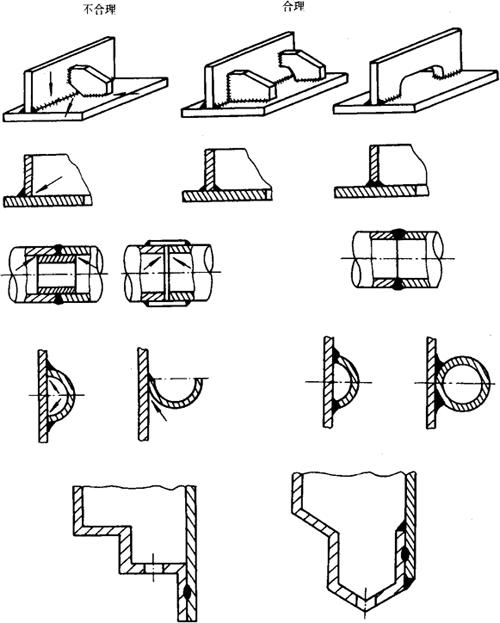

腐蚀介质与金属表面直接接触时，在缝隙内和尖角处常常发生强烈的局部腐蚀。防止和减小的方法是：设计时避免接头缝隙及其形成尖角和结构死区，要便于清洗和排放污物，尽量采用对接接头，焊接时要焊透。如图13－41所示，左图为不合理设计结构，右图为改进后的合理设计。

图13－41 考虑缝隙腐蚀的接头合理与不合理设计
