多盘式真空过滤机(又称圆盘浓缩机)

---

1．原理

多盘真空过滤机产生真空原理与鼓式真空过滤机相同。滤网装在圆盘的两侧。

多组圆盘装在空心分格的主轴上，圆盘与主轴全周分格相同并相通。主轴端面有分配阀，6组圆盘数则应配用双分配阀。

2．特点

①在同样直径与长度下，其过滤面积大，脱水量较大，适于低浓度的白水纤维回收或浓缩。

②每格滤盘转出滤液面后，滤液借重力快速流入主轴内径分配阀，阻力小，排出快。

盘面滤网上的浆层与地面垂直，通常采用气吹或高压冲水剥离纸浆。

③多盘式洗涤浆时，过滤区滤液与洗涤区滤液容易分开。

多盘式滤盘为扇形元件，可拆开运输，方便组装。

3．多盘式真空过滤机主要技术特征

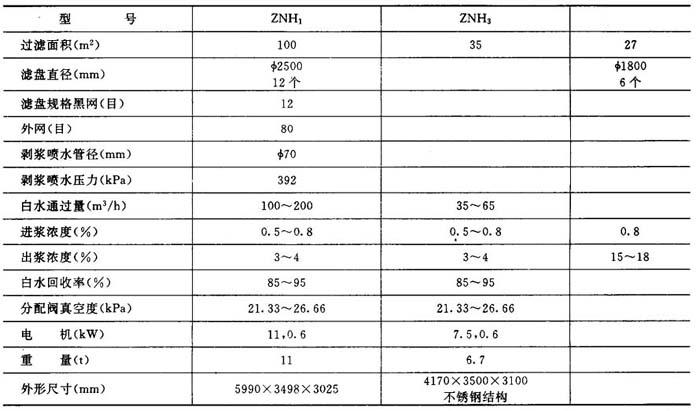

表6－4－20 多盘真空过滤机主要技术特征
