圆周测定仪器

---

(一)UCG烟支滤棒圆周气动量仪

1．结构特点

UCG烟支滤棒圆周气动量仪有四种型号，分别测量四种规格的圆周值，该仪器采用气动压差原理，水柱液面显示，是一种比较测量仪器。仪器由气源、空气过滤器、稳压、指示和测量5个部分组成。气源由空压机提供。指示部分由压力计和刻度尺组成，用于把测试值转换为数字显示。测量部分由一个插换型的测头和三个标准棒组成，测量不同规格的烟支和滤棒需要不同的测头，每个测头有三个标准校棒，分别对应于刻度尺的中点、最大值和最小值。

2．主要技术参数

UCG烟支滤棒圆周气动量仪的主要技术参数见表9－10－1。

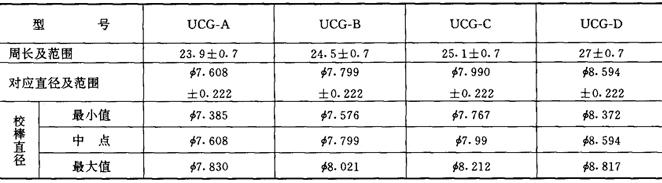

表9－10－1 UCG烟支滤棒圆周气动量仪主要技术参数 单位：mm

3．外形尺寸

UCG烟支滤棒圆周气动量仪的外形或尺寸见图9－10－1。

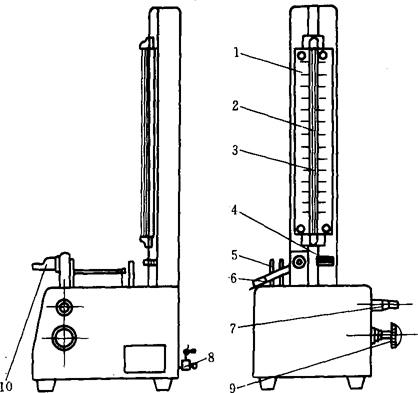

图9－10－1 UCG烟支滤棒圆周气动量仪

1－刻度尺 2－玻璃管 3－水柱 4－液位旋钮 5－校对棒 6－下料道 7－零位旋钮 8－进气阀 9－倍率旋钮 10－测量部

4．生产厂家

中国烟草总公司郑州烟草研究院；成都科学仪器厂。

(二)ATG100自动带式圆周仪

1．结构特点

ATG类自动带式圆周仪配有自动料斗、机内微处理器、热敏打印机、五支标准校棒，能自动检测烟支和滤棒的圆周、直径、自动打印出每一支测量样品的单值，一批试样的最大值、最小值、平均值、标准偏差和变异系数。

2．主要技术参数

测量范围：周长：20～30mm，直径：6．35～9．55mm。

测样种类：烟支、滤棒。

测样长度：66～160mm连续可调。

测量精度：周长±0．05mm，直径±0．02mm。

测量速度：约20／3(支／min)。

料斗容量：100支。

3．生产厂家

英国Filtrona公司。

(三)XH－Ⅱ型激光圆周仪

1．结构特点

XH－Ⅱ型激光圆周仪采用投影式方法测量烟支和滤棒圆周。本仪器是由激光源、透镜、光电器件以及微处理器和打印机构成。

2．主要技术参数

测量范围：周长：15～28mm，直径：5～9mm。

分辨力：单次0．01mm，平均0．005mm。

数据采集：100次／s。

激光源：氦氖激光λ=633nm。

数据输出：8列打印机数据输出。

使用环境：温度：5～40℃，相对湿度＜85%。

电源：AC220V±5%，50Hz。

3．生产厂家

中国烟草总公司郑州烟草研究院。

(四)D54激光直径测定仪

1．结构特点

用于测定烟支、滤棒或雪茄烟的平均直径，测量结果可以显示为直径或周长。本仪器主要构成为：一个光源、由马达转动的持样器、数码电压表(包括RS232输出接口)用来显示和传送测得的样品的直径或周长，还可配置微型计算机以便对测试结果进行统计分析和将资料打印出来。

2．主要技术参数

精度：0．0025mm。

分辨度：0．01mm。

样品尺寸：最小长度为55mm。直径为5mm至10mm(标准)。

测量位置：离滤嘴端部35mm。

信号输出：RS232接口输出。

电源：220V，50／60Hz，1A。

整机质量：8．2kg。

3．外形尺寸

主机尺寸：长×宽×高为360mm×270mm×150mm。

4．生产厂家

法国SODIM公司。

(五)GDY－2型光电圆周直径仪

1．结构特点

GDY－2型光电圆周直径仪采用非接触式旋转测量，具有高精度、高分辨力的特点。仪器精度可通过微机系统进行软件校准。该仪器采用先进的图像处理技术，用普通可见光作为光源，因而具有可靠性高、能耗小、维护方便等优点。该仪器具有自动、手动两种测试方式可供选择，可同时获得直径、圆周及圆度等多种测试结果。微机进行数据采集、数据处理，并自动控制测试过程。测试结果可直接显示，列表打印，接口输出，具有多种输出方式。

2．主要技术参数

试样直径：4．00～9．55mm。

圆周：12．5～30．00mm。

分辨力：0．0025mm。

综合精度：优于0．4%。

被测试样旋转速度：12r／min。

旋转一周采样次数：120次。

电源电压：220V，50Hz。

工作方式：连续工作。

整机质量：10kg。

3．外形尺寸

主机尺寸：长×宽×高为462mm×310mm×130mm。

4．生产厂家

中国科学院成都科学仪器研制中心。
