可控整流电路

---

利用晶闸管可组成各种可控整流电路。对于单相电路来说，有单相半波可控整流、单相全波可控整流、单相半控桥式整流电路以及单相全控桥式整流电路。对三相电路来说，有三相半波可控整流、三相半控桥式整流、三相全控桥式整流、双三相桥式串联全控整流电路以及双三相桥式带平衡电抗器全控整流电路。各种可控整流电路及基本电量关系见表8－11、表8－12。

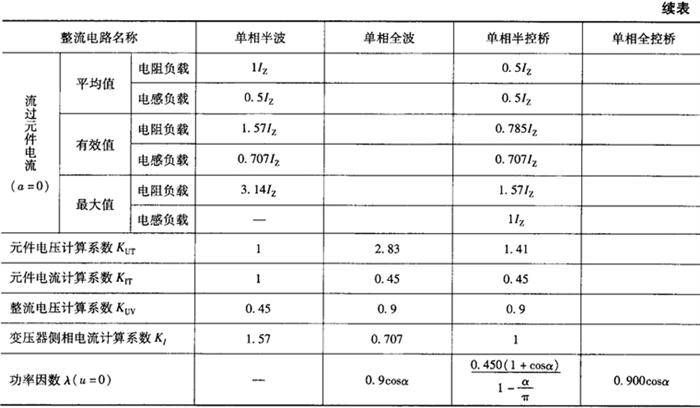

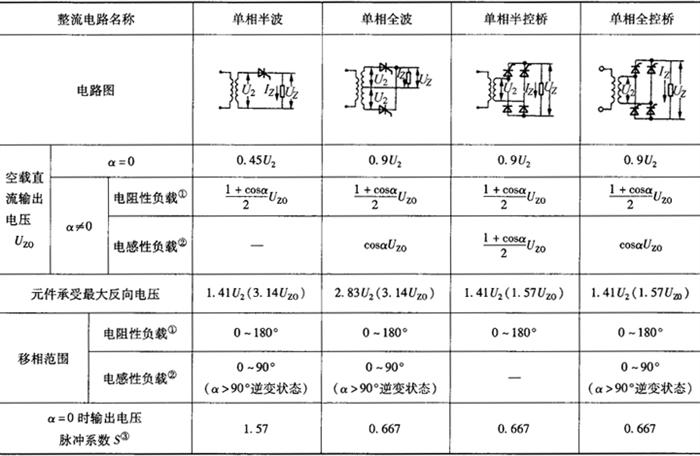

表8－11 单相可控整流电路及其电量关系

注：①电阻性负载是指电阻负载或带续流二极管电感负载。

②电感性负载是指无续流二极管的电感负载。

③S=

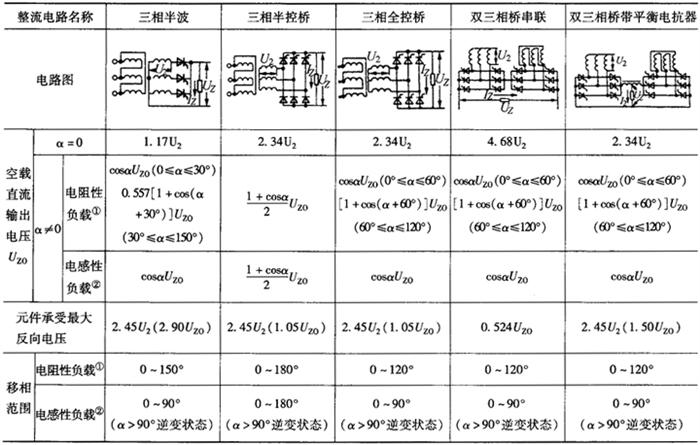

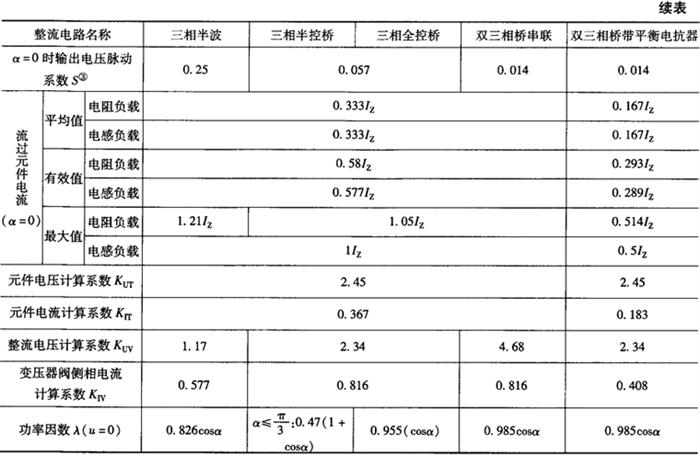

表8－12 三相可控整流电路及其电量关系

注：同表8－11。

各种可控整流电路的特点及适用场合见表8－13。

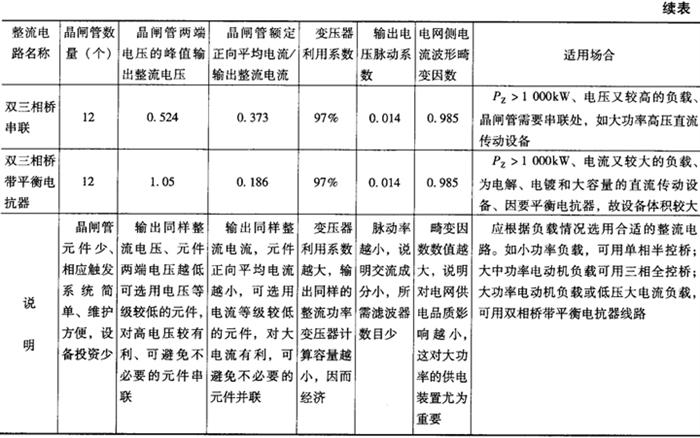

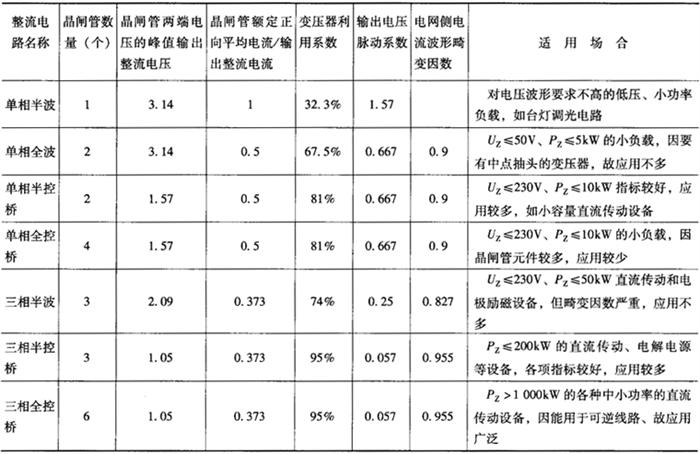

表8－13 各种可控整流电路特点及适用场合

注：①表中各参数是在全导通及负载是纯电阻情况下的计算值。

②变压器利用系数=整流器输出功率／变压器计算容量。

国产常用晶闸管模块桥臂型号及规格见表8－14。

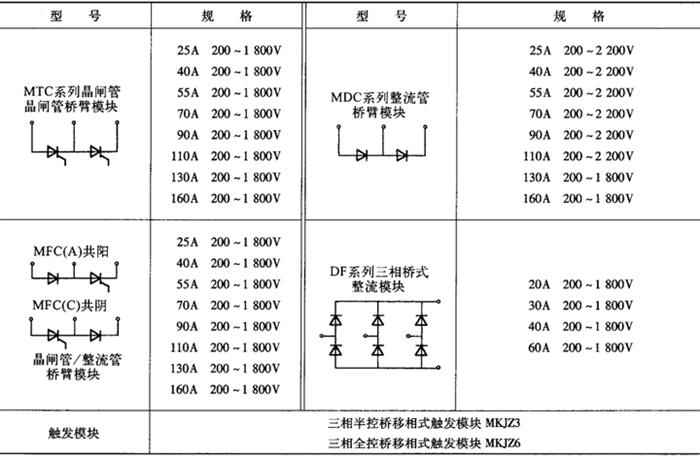

表8－14 国产常用晶闸管桥臂模块型号和规格
