反铲挖掘机采盐工艺

---

反铲挖掘机采掘盐层的工艺过程见图4－3－24。其工作平台设在台阶上部平面。采掘方式有两种：一是挖掘机处于台阶端面的上平面，边挖掘、边倒退；另一种是挖掘机处于台阶坡面的上平面，边挖掘，边沿台阶行驶。

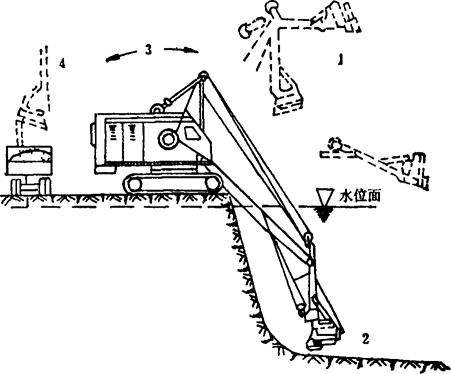

图4－3－24 反铲挖掘机采盐工艺

1－伸出铲斗 2－铲斗落到工作面 3－重载和空斗回转过程 4－铲斗卸矿过程

反铲挖掘机的回采挖掘方式见图4－3－25。端面采掘时运输车辆在侧面，沿沟侧运行。挖掘机采完一个条带后，调向倒退，采掘第二个条带，直到采完整个采区。

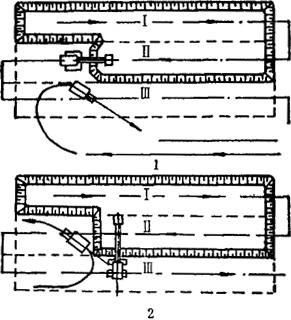

图4－3－25 反铲挖掘机回采挖掘方式

1－挖掘机在端面 2－挖掘机在坡面上方
