厂房柱列轴线的测设

---

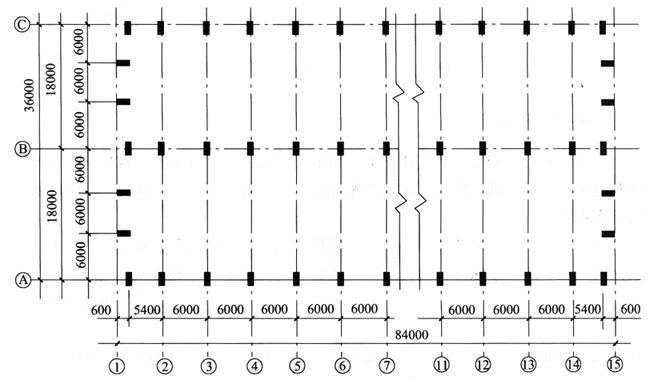

图10－25是某厂房的平面示意图，A，B，C轴线及1，2，3，…等轴线分别是厂房的纵、横柱列轴线，又称定位轴线。纵向轴线的距离表示厂房的跨度，横向轴线的距离表示厂房的柱距。在进行柱基测设时，应注意定位轴线不一定是柱的中心线，一个厂房的柱基类型很多，尺寸不一，放样时应特别注意。

图10－25 厂房平面示意图

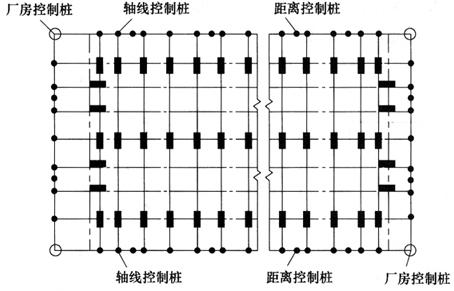

在厂房控制网建立以后，即可按柱列间距和跨距用钢尺从靠近的距离指标桩量起，沿矩形控制网各边定出各柱列轴线桩的位置，并在桩顶上钉入小钉，作为桩基放线和构件安置的依据，如图10－26所示。

图10－26 厂房柱列轴线的测设
