卡板式校轨尺的调整方法

---

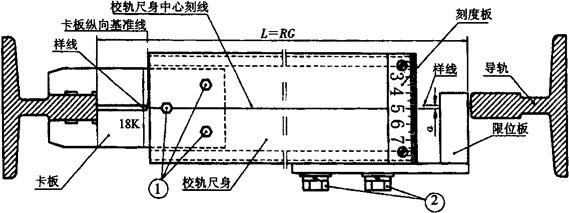

(1)调整校轨尺的中心刻线与卡板的纵向基准线对齐。调整方法：如图4．4－3所示，将校轨尺卡在导轨上，并且校轨尺卡板应

图4．4－2 标准型校轨尺校正示意图

图4．4－3 卡板型校轨尺校正示意顶紧导轨顶面，读取校轨尺刻度板中心刻线与样线的偏差a，将校轨尺反转卡在导轨上(即上下颠倒，不是左右颠倒)；再次读取校轨尺刻度板中心线与主轨样线的偏差a′。如果a=a′则证明校轨尺身的中心刻线与卡板的纵向基准线已经对齐。否则应拧松固定螺栓1，调整校轨尺身与卡板的相对位置。

(2)用卷尺测量L尺寸，L应为标准轨距。否则，应拧松固定螺栓2调整校轨尺尺身与限位板的相对位置。
