其它力学性能试验方法

---

(一)管材液压试验方法

管材液压试验，详见SG78－74。

塑料管件在输送流体时受到液体压力的作用，对管件承受内压的能力常采用液压试验来测定。实验方法如下：从三根试样管材中各截取一段试样，其长度为外径的3倍，但最短为250mm，最长为1000mm。变软后，套于液压试验装置上，如图10－3－14所示。

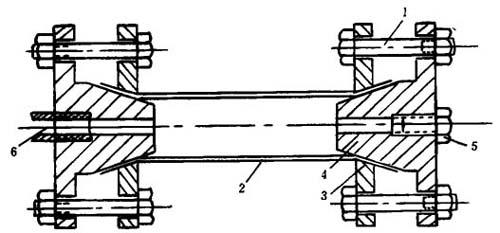

图10－3－14 液压试验装置

1－紧固螺栓 2－试样 3－法兰 4－密封塞头 5－排气孔 6－接压力机头

液压机注满一定温度的油，放置一段时间后，逐渐升压直至试样出现破裂或渗漏现象时为止，记录此时的液体压力作为试样破裂内压力(kgf／cm²)。

在生产中作为质量控制的检验，是在规定的温度、液压下保持1h。以是否出现破裂渗漏现象来评定产品，不出现破裂渗漏者为合格，液压由下式计算。

式中 P——液体压力(kgf／cm²)

D——试样外径(cm)

S——试样管壁厚(cm)

σ——管材的允许应力(kgf／cm²)

硬质聚氯乙烯管材20℃时的允许应力为300kgf／cm²，其它温度(t)〔0～40℃〕的允许应力(σ_t)按下式计算：

σ_t=350－6．25(t－20)

(二)管材扁平试验方法

将50mm长的试样管水平放置于试验机的两平行压板之间，施加压缩负荷，直至压缩到管外径的二分之一时为止。观察试样，无破裂现象者为合格，否则为不合格。
