关塘口滑坡声波探测

---

原地质矿产部水文地质工程地质技术方法所受中国地质环境监测院三峡地质灾害监测中心委托于2001年先后对重庆万州城西关塘口滑坡群、巴东县新城址滑坡体进行声波测井勘探，旨在结合地质调查，评估划分岩性、完整性，确定滑带、破碎带位置。

声波测井采用SSJ－4D型全波列声波测井仪做单孔“一发双收”法测试。现以重庆万州区关塘口滑坡群勘察为例说明滑坡体的勘察效果。

万州关塘口滑坡群总计对13口钻孔进行了观测，图2－9为典型的声(波)速－孔深曲线，由原始记录声波波列，及由其提取出的声时时差－孔深曲线，和计算后绘出的声速－孔深曲线组成，可对基岩及上覆层的界线明确的做出划分，同时还可看出：在基岩部分存在微裂隙发育带；上部覆盖层可分为平均声速1800m／s及2200m／s两层。

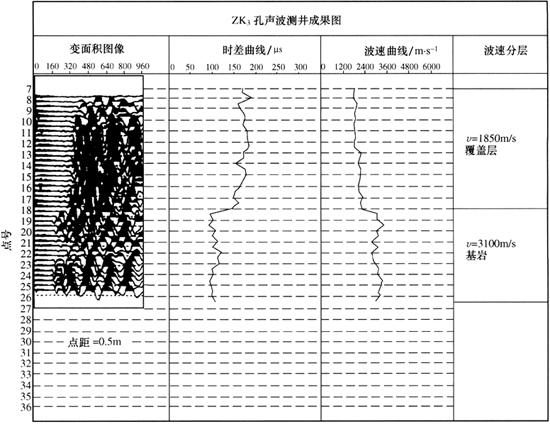

图2－9 万州关塘口滑坡典型声(波)速－孔深曲线

万州关塘口滑坡群的13口钻井声波测试结果统计出不同地层岩性的声(波)速平均值如表2－5(李洪涛实测，2001)。

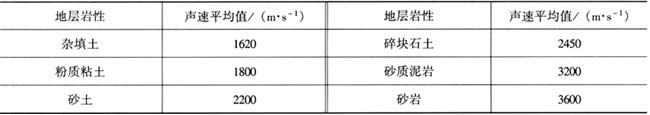

表2－5 关塘口滑坡群主要岩性波速

【参考文献】：

邓清禄．2000．斜坡变形构造．武汉：中国地质大学出版社

段永侯，罗元华，柳源等．1993．中国地质灾害．北京：中国建筑工业出版社

姜卫方，万明浩．2000．地质雷达在滑坡面调查中的应用及效果分析，物探与化探，24(3)

金培杰，曹玉立．1993．甚低频电磁法在确定滑坡地下水分布中的应用．物探与化探，17(2)

金培杰，曹玉立．1992．静电α卡法在探测滑坡地下水中的应用．中国地质灾害与防治学报，3(3)

李媛，张颖，钟立勋．1992．中国滑坡崩塌类型及分布图说明书．北京：中国地图出版社

李智毅，王智济，杨裕云．1996．工程地质学基础．武汉：中国地质大学出版社

李智毅，唐辉明．2000．岩土工程勘查．武汉：中国地质大学出版社

李大心．1994．探地雷达方法及其应用．北京：地质出版社

刘传正．2000．地质灾害勘查指南．北京：地质出版社

牟会宠．1987．滑坡．北京：地震出版社

牛建军，张晓培，邱慧．2000．综合物探方法在中里滑坡调查中的应用．水文地质工程地质，27(3)

孙纪荣．1989．三峡黄腊石滑坡与K剖面法电法勘探工程物探．工程物探

王谦身，张赤军，周文虎等．1995．微重力测量——理论、方法与应用．北京：科学出版社

晏同珍，杨顺安，方云．2000．滑坡学．武汉：中国地质大学出版社

张咸恭，李智毅等．1998．专门工程地质学．北京：地质出版社

地球物理地球化学勘查研究所．1983．日本工程物探译文集
