倒虹吸管的布置形式

---

1．竖井式倒虹吸管(图2－7－23b) 多用于穿越道路，适用于管内流量不大、压力水头小于3m的情况。井底通常设0．5m深的集沙坑，以便清除泥沙。

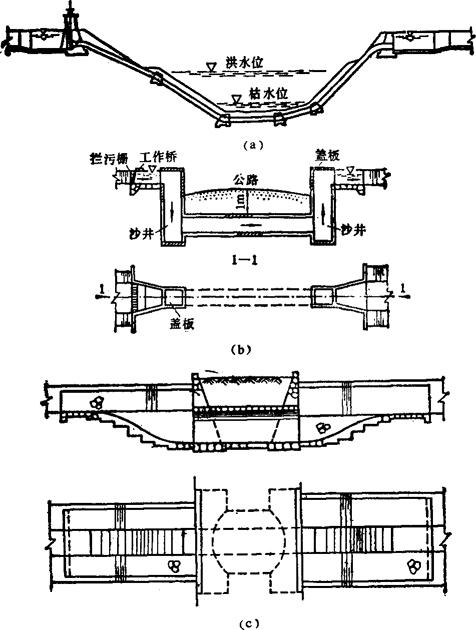

图2－7－23 倒虹吸管布置图

a－斜管式 b－竖井式 c－缓坡式

2．缓坡式倒虹吸管(图2－7－23c) 进出口底部做成1∶1．5～1∶2的斜坡，进口段前和出口段后的渠道均需用块石砌护，一般进口段长2m，出口段长3m，同时应设置齿墙’以防渗、防冲。

3．斜管式倒虹吸管(图2－7－23a) 倾斜段为倾斜埋设的管身。管坡为1∶1．5～1∶2。在管道弯曲部分应设置镇墩并将接头仓在镇墩内，镇墩常用混凝土或砖石做成。
