三板式注塑模

---

(1)结构特点 动模导柱带阻力钢珠9，见图5-28。

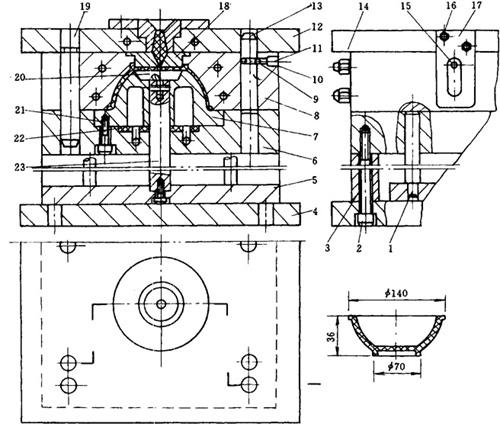

图5-28 聚乙烯水碗

1—顶杆 2—内六角螺钉 3—支板 4—动模板 5—顶板 6—动模型板 7—型芯 8—定模型板 9—钢珠 10—小弹簧 11—螺塞 12—定模板 13—动模导柱 14—水嘴 15—销 16—六角螺钉 17—限位板 18—镶件 19—导柱 20—顶件器 21—螺钉 22—密封环 23—顶杆

(2)动作原理 开模时，定模型板8首先与定模板12分离，然后，型芯7带着塑件与定模型板8分离，随后，顶出系统的顶件器20将塑件从型芯7上顶脱。

件8移动的最大距离由销15和限位板17来控制，件8之所以随动模移动一定距离，是由于钢珠9和小弹簧10的作用。钢珠9力量的大小主要决定于小弹簧10弹力的大小。

(3)浇口尺寸 直径0．9mm。

(4)工艺要点 型腔最后的精加工要用样板刀。
