WQ型隧道式回潮机

---

1．结构特点

(1)在制品连续经过密封的振动流化床，由流化床底部喷出的蒸汽使在制品形成悬浮状态，蒸汽均匀地冷凝于在制品上，使在制品温度升高，含水率增加。通过调节蒸汽压力可以改变在制品温度。

(2)可以安装一组喷嘴将水雾喷洒到在制品上，以提高在制品含水率。喷水量由流量计与调节阀控制。

(3)流化床的密封盖上有安全限位开关，当盖板开启时设备停止运行，并停止供汽供水。

2．主要技术参数

该设备可用于叶片及烟梗的加温加湿、叶丝及梗丝膨化前的增温增湿。主要技术参数如表9－2－5及表9－2－6所示。

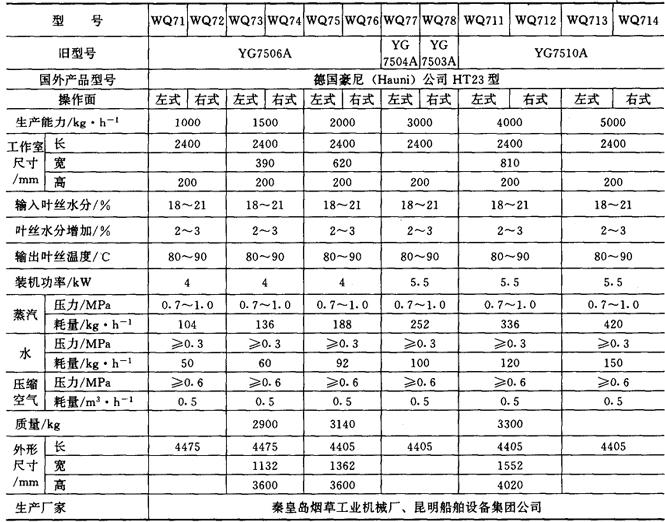

表9－2－5WQ型隧道式叶丝回潮机主要技术参数

注：表中12个型号均为顺向进料；当这些型号后面加“A”者，则为垂直进料，且操作面与这些型号相反。

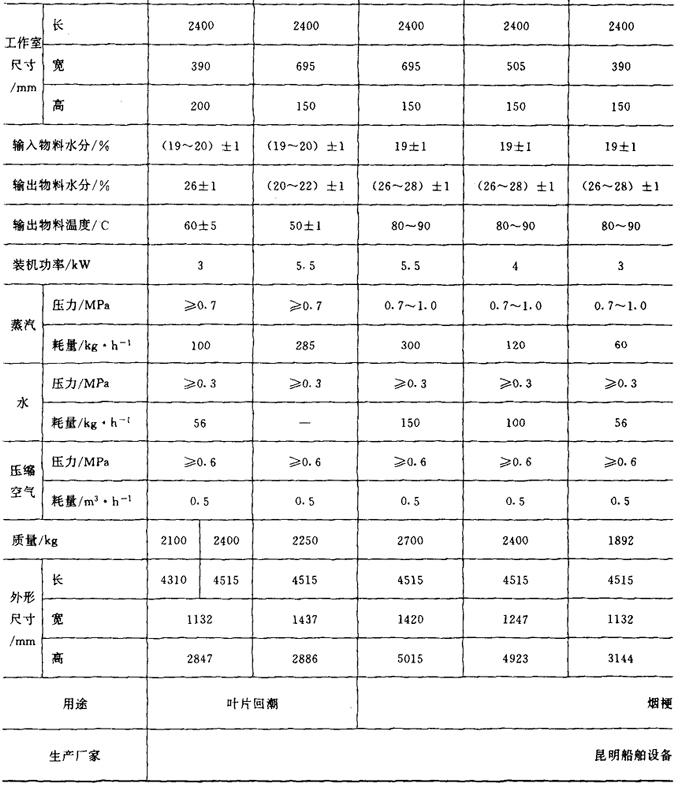

表9－2－6WQ型隧道式回潮机

3．外形尺寸

WQ型隧道式回潮机的外形见图9－2－7所示。

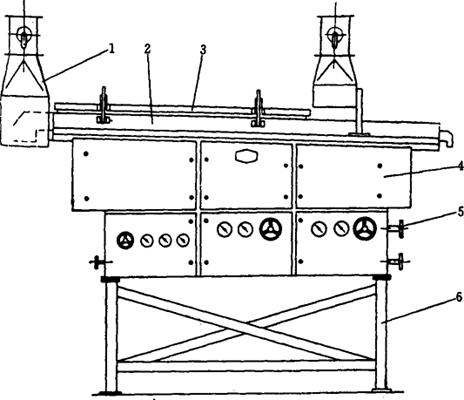

图9－2－7 WQ型隧道式回潮机外形图

1－排汽罩 2－槽体 3－盖板 4－振动输送机 5－管路系统 6－机架

4．生产厂家

见表9－2－5至表9－2－6。

5．其他型号的隧道式回潮机

见表9－2－7所示。

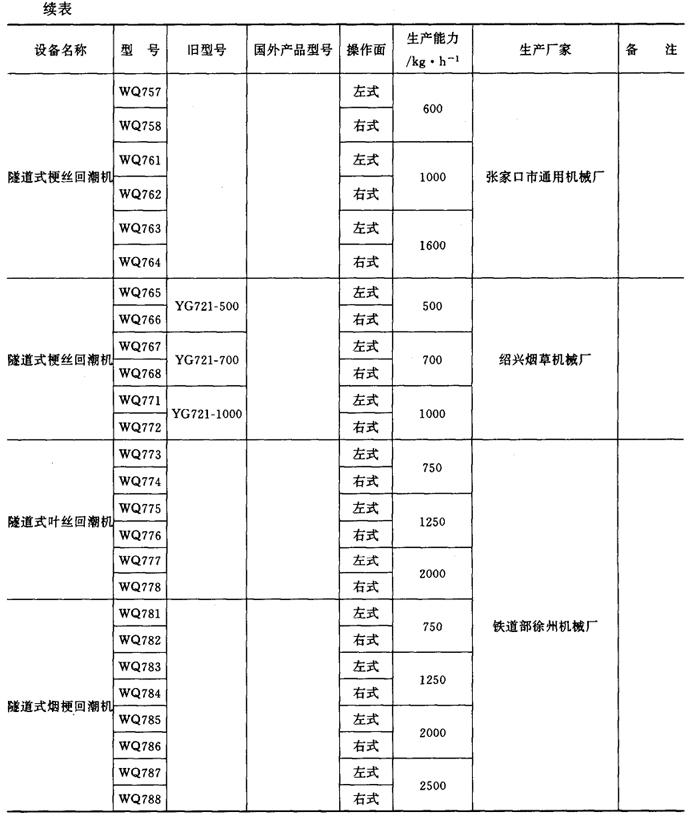

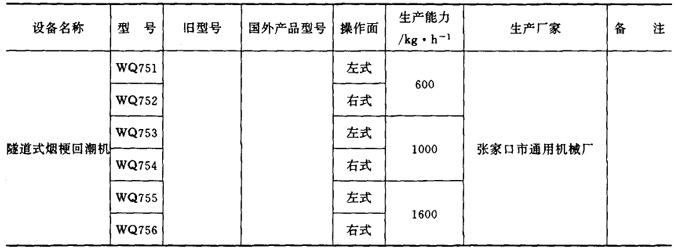

表9－2－7 其他型号的隧道式回潮机主要参数
