SQ型直刃水平滚刀式切丝机

---

1．结构特点

(1)SQ型直刃水平滚刀辊式切丝机主要有送料结构(上下铜排链)、刀辊组件、刀门系统、磨刀系统、气动系统和除尘系统等部分组成。在来料流量变化时，随着刀门高度变化，能自动调整进给速度及刀辊速度，以保证输出流量恒定。

(2)该机上刀门高度变化是绕着刀滚圆心旋转，与切丝刀的间隙保持不变，故切丝刀在切削烟丝时，烟丝宽度比较稳定。

(3)当刀片切丝时遇到硬物，使下刀门移动，则下刀门盖板压力传感器可切断整机电源而停机；当门盖、齿轮箱盖打开时，安全开关也可切断电源停机。

2．主要技术参数

生产能力见图9－2－11，图9－2－12。

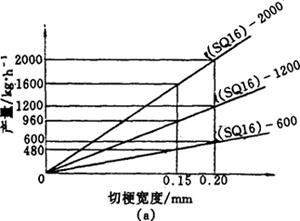

图9－2－11 SQ16型切梗丝机生产能力变化范围

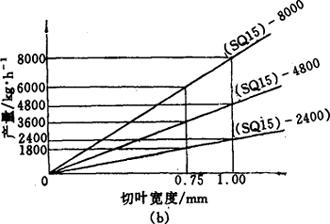

图9－2－12 SQ15型切叶丝机生产能力变化范围

其他技术参数如表9－2－16所示。

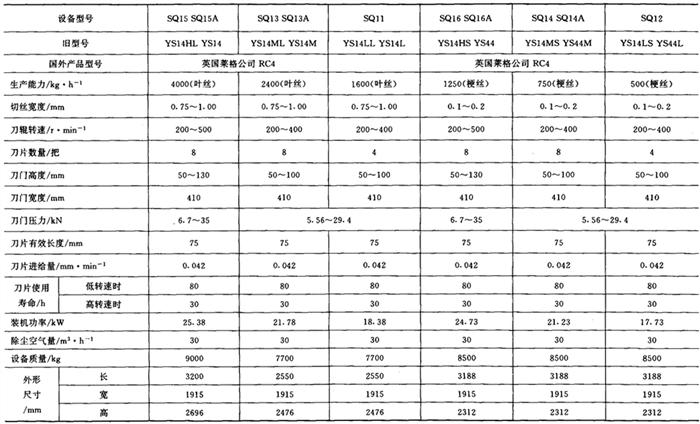

表9－2－16SQ型切丝机主要技术参数

3．外形尺寸

SQ11～SQ16型直刃水平滚刀式切丝机的设备外形见图9－2－13所示。

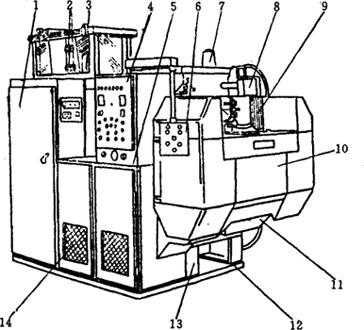

图9－2－13 SQ11～SQ16型直刃水平滚刀式切丝机外形图

1－电控柜 2－进料光电管 3－漏斗 4－控制屏 5－气控板 6－悬吊控制盒 7－刀门高度控制器 8－砂轮电机 9－砂轮往复架 10－刀辊 11－卸料斗 12－底座 13－机架 14－主电机

4．生产厂家

昆明市第二机器厂；秦皇岛烟草工业机械厂。
