表面粗糙度

---

(一)表面粗糙度的基本概念

表面粗糙度是指零件表面上具有较小间距的峰谷所形成的微观几何形状特征。表面粗糙度对零件的配合性、耐磨性、耐腐蚀性、接触刚度、抗疲劳强度、密封性和外观等都有直接影响。它是评定零件表面质量的重要指标。

(二)表面粗糙度的评定参数

表面粗糙度由专用的仪器检测评定，根据检测方法不同，国标GB1031－1995规定表面粗糙度的评定参数应从轮廓算术平均偏差Ra、微观不平度+点高度Rz和轮廓最大高度Ry三个中选取，通常优先选用轮廓算术平均偏差Ra。国标GB1031－83规定的Ra的选用值列于表4－28中，设计时应优先选用第一系列的数值。

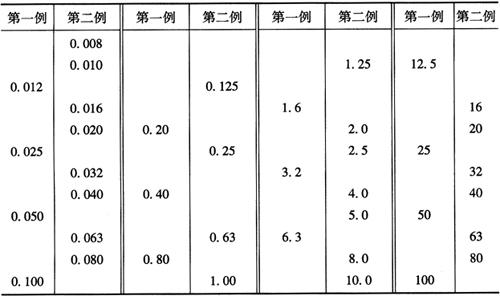

表4－28 轮廓算术平均偏差Ra的数值／(μm)(GB1031－83)

(三)表面粗糙度的标注方法

1．表面粗糙度代(符)号

表面粗糙度代(符)号如表4－29所示。

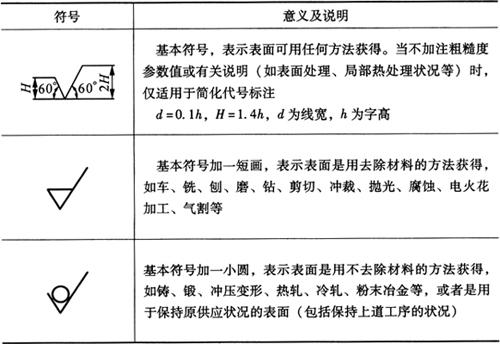

表4－29 表面粗糙度代(符)号及其含义

2．表面粗糙度参数值Ra的标注

表面粗糙度参数值Ra的标注如表4－30所示。

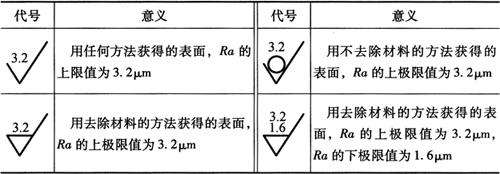

表4－30 表面粗糙度参数值的标注示例

(四)表面粗糙度在图样上的标注方法

根据国标GB／T131－1993规定，在同一图样上，每一表面仅标注一次代号，尽可能靠近有关的尺寸线，且标注在可见轮廓线、尺寸线、尺寸界线或它们的延长线上，符号尖端必须从材料外指向内表面，代号中数字及符号方向应与尺寸数字方向相同，如表4－31所示。

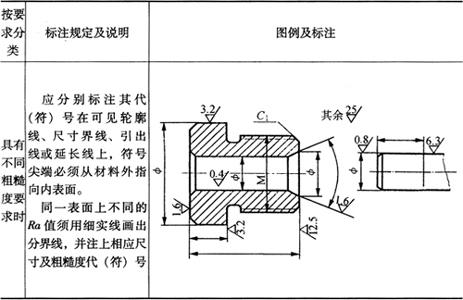

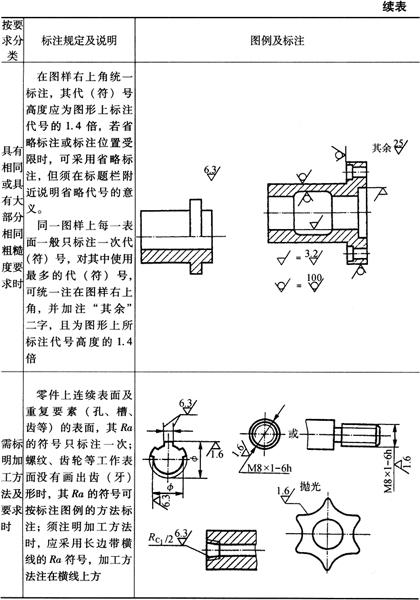

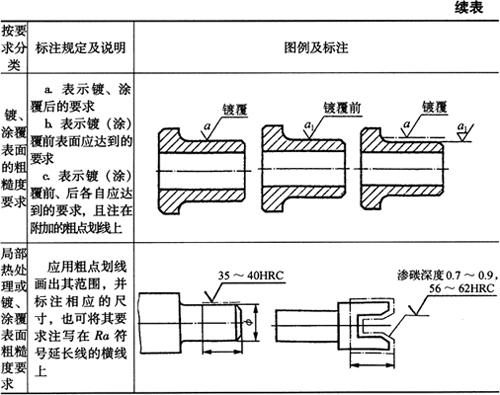

表4－31 表面粗糙度标注规定及图例(mm)

(五)选用原则

(1)在满足功能的前提下，尽量选用较大的表面粗糙度参数值，以降低生产成本。

(2)在同一零件上，工作表面的粗糙度参数值应小于非工作表面的粗糙度参数值。

(3)配合性质相同时零件尺寸小的比零件尺寸大的表面的粗糙度参数值要小。
