装箱、封箱设备

---

一、装箱设备

瓶酒装箱是一项很繁重的劳动。一般小型工厂均采用人工装箱。品种单一、产量又大的企业可采用机械装箱。如采用立式装箱方式，可以利用气动的夹头，卡住瓶口，然后提起瓶子装入箱内。

装箱过程如图6－3－17所示。

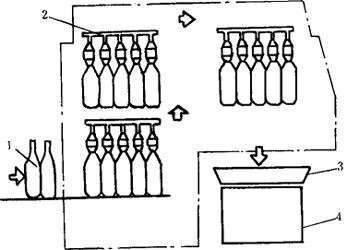

图6－3－17 装箱过程示意图

1酒瓶 2－气动夹头组 3－导向器 4－箱子

1．工作原理

(1)进箱 箱子输送带由电机驱动，箱子关闭下盖进入输送带。首先进入间隔装置，此装置由两个凸轮组成。当凸轮运动到最高位置时，凸轮顶起进给滚柱，将箱子托至输箱带上，在托辊的作用下，箱子被带到气动提升车的位置上，气动提升车将箱子顶起，于导向框顶尖刀口下3～4mm。

(2)进瓶 瓶子输送带由电机驱动，瓶子由输瓶带进入系统分配板，此分配板在液压作用下，可以左右微动，以便使瓶子全部进入系统分配板。瓶子抓头器安装在液压缸的下方，它可以在液压缸的作用下前后上下移动。瓶子抓头器充气后，向下运动恢复原位，然后向前运动至瓶子导向框位置，再向下运动，使瓶子进入箱子后放气。瓶子装入箱子后，提起抓头器，使它恢复原位。液压缸由液压泵带入液压，泵由电机驱动。

(3)出箱 出箱输送带由电机驱动，箱子装好后，在托辊的作用下进入箱子输送带，退出装箱机。

装箱机的抓瓶器有多种形式，但结构大同小异，一般都是金属或塑料的钟头型夹头，中间衬有环状橡皮或尼龙夹套。在抓瓶时，橡皮夹套中充气，因此向内径方向鼓起，紧紧夹住瓶子。瓶子装入箱后，夹套中断充气，夹套瘪下，瓶子即脱离夹头装入箱中。

2．保养

操作结束后，用洗涤剂或压缩空气、刷子和水彻底清洗机器外部及瓶子输送带，清除输送带上的任何碎屑。检查箱子平板输送链的润滑。

3．故障排除

为了确定机器的各自部分发生故障，当机器发生故障停车时，如果指示灯亮，表明是机器或液压系统发生故障；如果指示灯不亮，表明是电的故障，若不是，则须进一步查明原因，即按动液压装置上的压力压强计，如果液压系统无压力，液压滑阀上红灯显示，表明是液压故障，否则是机器故障。

二、封箱设备

装箱之后需要封箱。目前封箱有两种型式，一是贴胶带，另一种是用带捆扎。

手工操作即为人工粘贴胶带或用打包钳捆扎。也有用捆扎机捆扎的。

捆扎机是由电磁离合器和电磁制动器通过程序控制，有节奏地启动和停止机械捆扎动作，实现把塑料带松紧适中地捆扎在纸箱上。

在规模较大的工厂里，采用胶带封箱的也很多，现就其设备作如下介绍。

1．工作原理

从链条来的装满酒瓶的箱子，用输送带进入机器导板，使它保持正确位置，箱子进入间隔位置靠加速滚柱的作用顺次分离，箱子进入喷胶位置，旋转夹关闭内盖后喷胶，箱子继续行进，会合固定夹关闭外盖，最后由输送带和一系列压力滚柱压紧，保证正确胶合，由输送带送出。

2．维护保养

机器的寿命主要决定良好的维修保养，细致和有效地润滑，操作后认真冲洗。
