表面粗糙度的评定参数和评定参数值

---

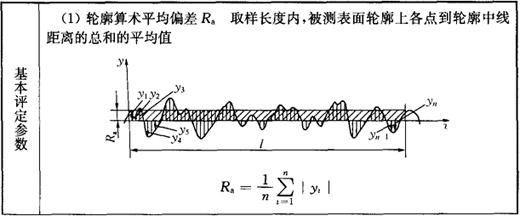

1．表面粗糙度评定参数(表1－25)

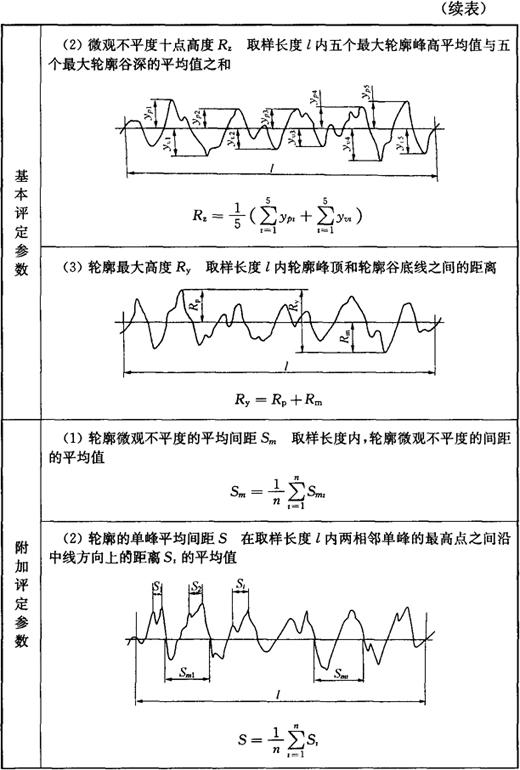

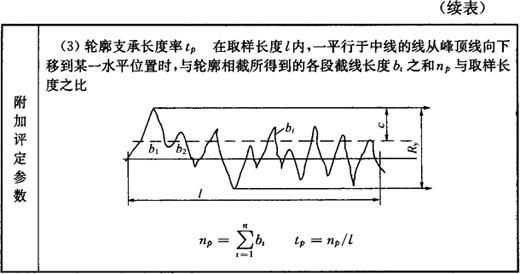

表1－25 表面粗糙度评定参数(GB／T1031－1995)

基本评定参数R_a、R_z、R_y列入国家标准GB1031－1983标准正文中。S_m、S、_tp列入国家标准附录中，只有当R_a、R_z、R_y不能满足表面功能要求时，才选附加参数作为附加评定项目。在R_a、R_z、R_y三参数中，首选R_a，R_a的取值范围为0．025～6．3μm，R_z为0．1～25μm。

2．表面粗糙度评定参数值(表1－26、表1－27、表1－28、表1－29)

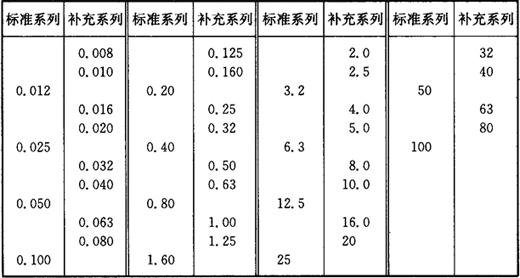

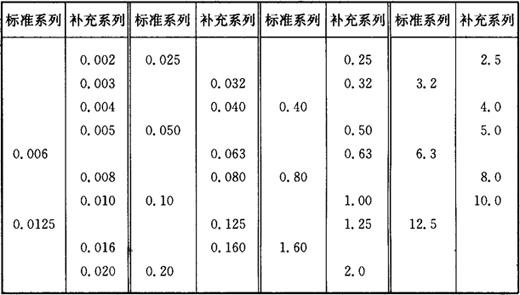

表1－26 轮廓算术平均偏差R_a的数值 (μm)

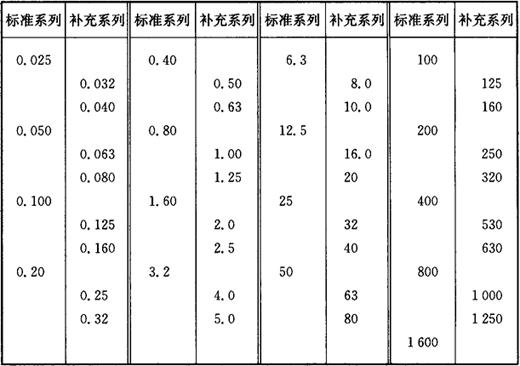

表1－27 微观不平度十点高度R_z、轮廓最大高度R_y的数值 (μm)

表1－28 轮廓微观不平度的平均间距S_m轮廓的单峰平均间距S的数值 (μm)

表1－29 轮廓支承长度率t_p的数值

注：(1)选用t_p时必须同时给出轮廓水平截距c值。它可用微米或R_y的百分数表示。百分数系数如下：R_y的5、10、15、20、25、30、40、50、60、70、80、90(%)。

(2)S的最小间距规定为取样长度l的1%。轮廓峰(谷、单峰、单谷)的最小高度规定为R_y的10%。对R_a、R_z和R_y亦适用。

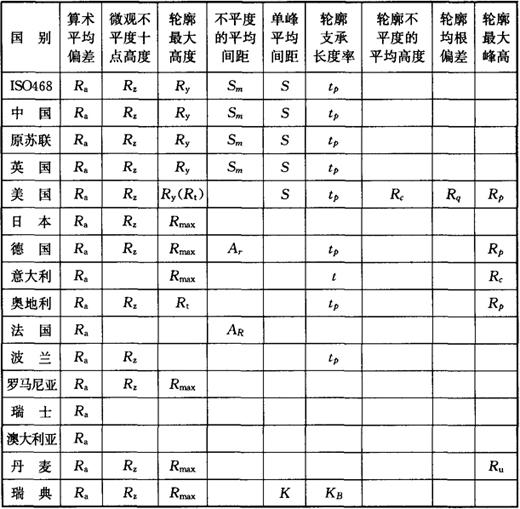

3．我国与国外主要国家表面粗糙度评定参数及符号对照(表1－30)

表1－30 中国与国外主要国家表面粗糙度评定参数及符号对照

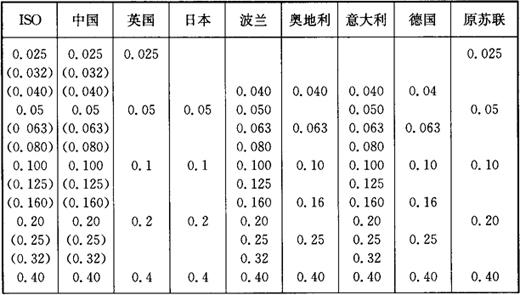

4．我国与国外主要国家R_a系列值比较(表1－31)

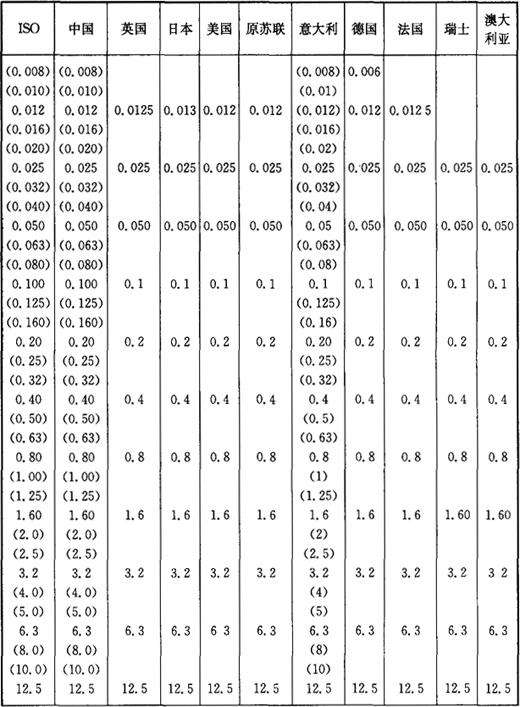

表1－31 中国与国外主要国家R_a系列比较

注：表中未加括号的值为优先采用值(标准系列)。

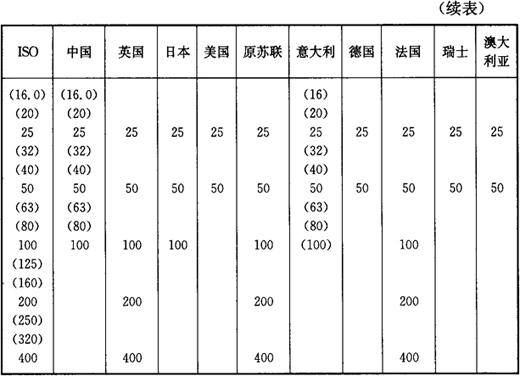

5．我国与国外主要国家R_z、R_y系列值比较(表1－32)

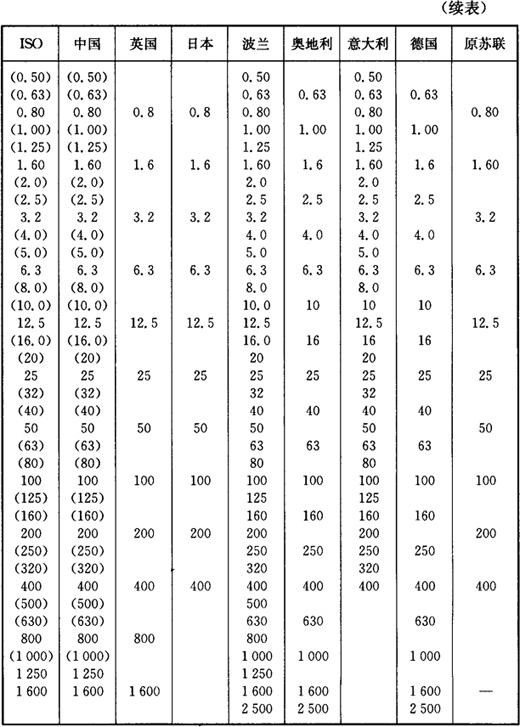

表1－32 我国与国外主要国家R_z、R_y系列值比较

注：表中未加括号的值为优先采用的系列值。S_m、S及t_p各国标准中使用很少，故未列出。

6．各种加工方法能达到的表面粗糙度值(表1－33)

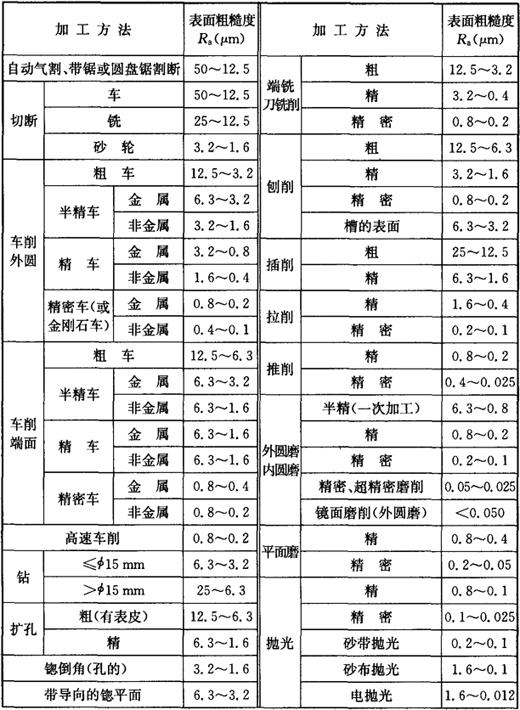

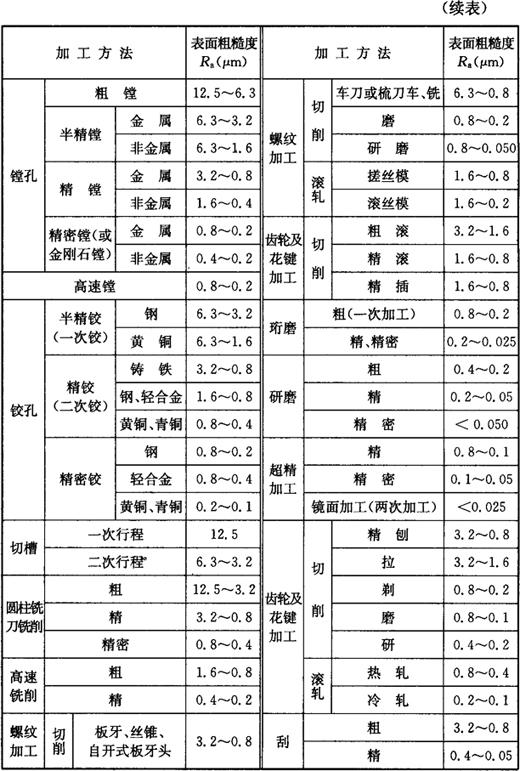

表1－33 各种加工方法能达到的表面粗糙度值
