SPVC板材的挤出

---

(一)SPVC板材的配方及其分析

1．配方实例

几种SPVC板材的配方实例见表9－7。

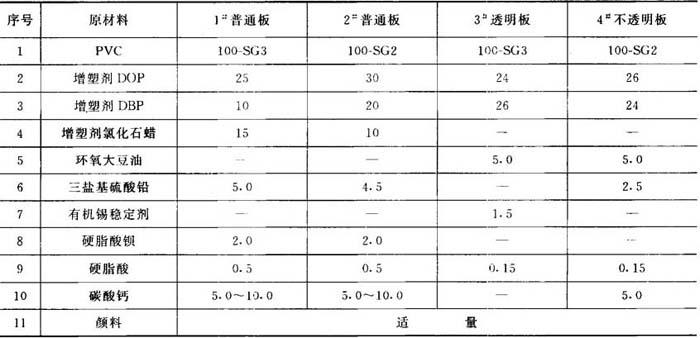

表9－7 几种SPVC板材的配方实例 单位：份

2．配方分析

SPVC板材中增塑剂的用量较多．一般以DOP为主，DBP的挥发性较大，应加入DOP共同为主增塑剂，加入氯化石蜡可降低成本，但用量不能太大，否则，就会渗到制品表面。

SPVC板材中稳定剂的用量比RPVC少，一般有3份即可。加入碳酸钙是为了软板刚离开机头时较硬，还可降低成本，但不能加入太多．否则防腐方面就达不到要求了。

(二)挤板工艺与控制

(1)设备选用 挤出软板用单螺杆挤出机，螺杆直径为90～120mm，L／D为25，螺杆的几何压缩比为3～3．5。应当注意：挤出PVC软板和PVC硬板不能用同一根螺杆!

(2)挤出温度 用90mm挤出机生产PVC软板，挤出温度见表9－8。

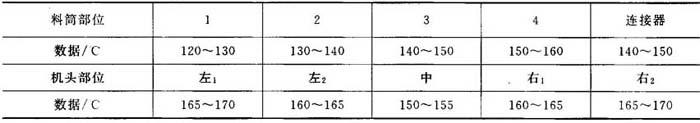

表9－8 挤出PVC软板时的工艺参数

(3)软PVC板材规格质量 目前，软PVC板材质量执行轻工业部标准SG245－81。板材厚度为1．0～10．0mm，宽度由供需双方商定。板材使用温度为－20℃～±40℃。
