S32160 1Cr18Ni9Ti

---

(1)化学成分

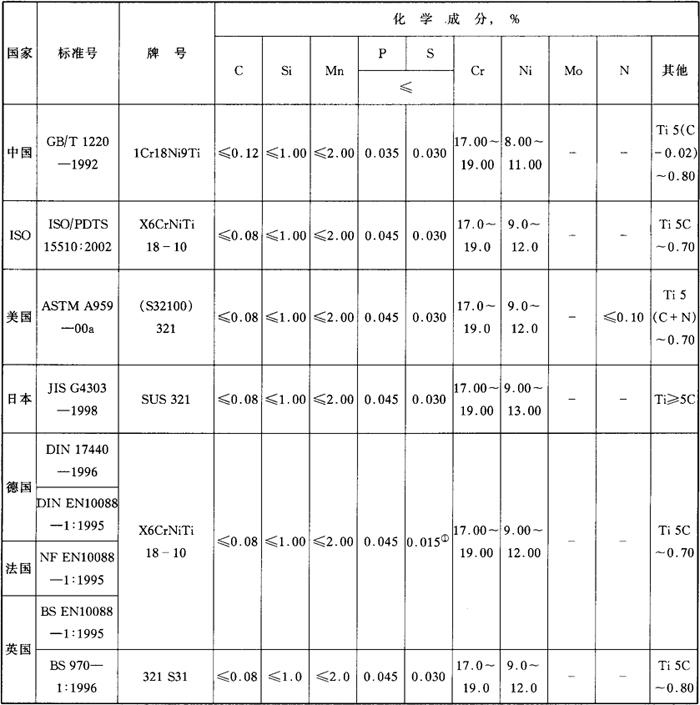

表3－57 国内外相应牌号及化学成分

注：①棒材、盘条、型钢及相应半成品，硫含量最大为0．030%；用于切削加工的钢材，建议硫含量控制范围为0．015%～0．030%。

(2)力学性能

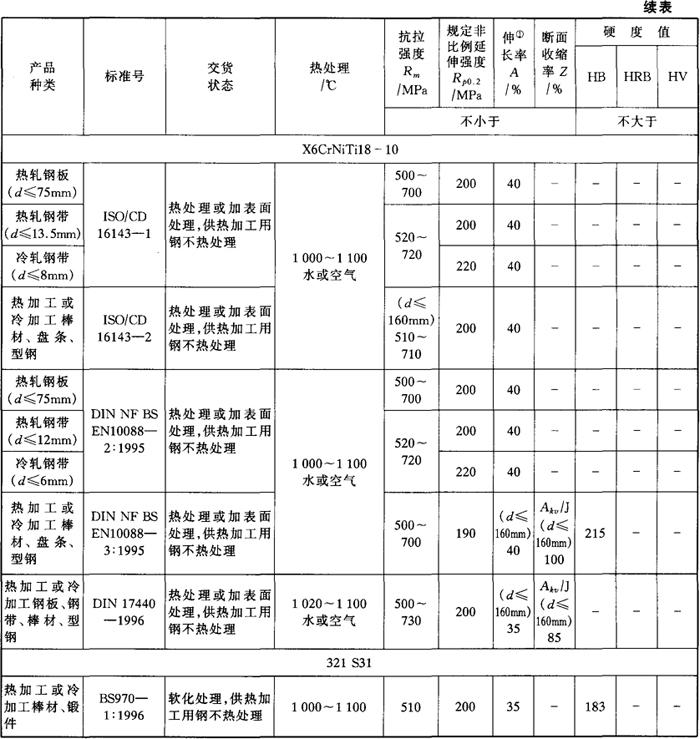

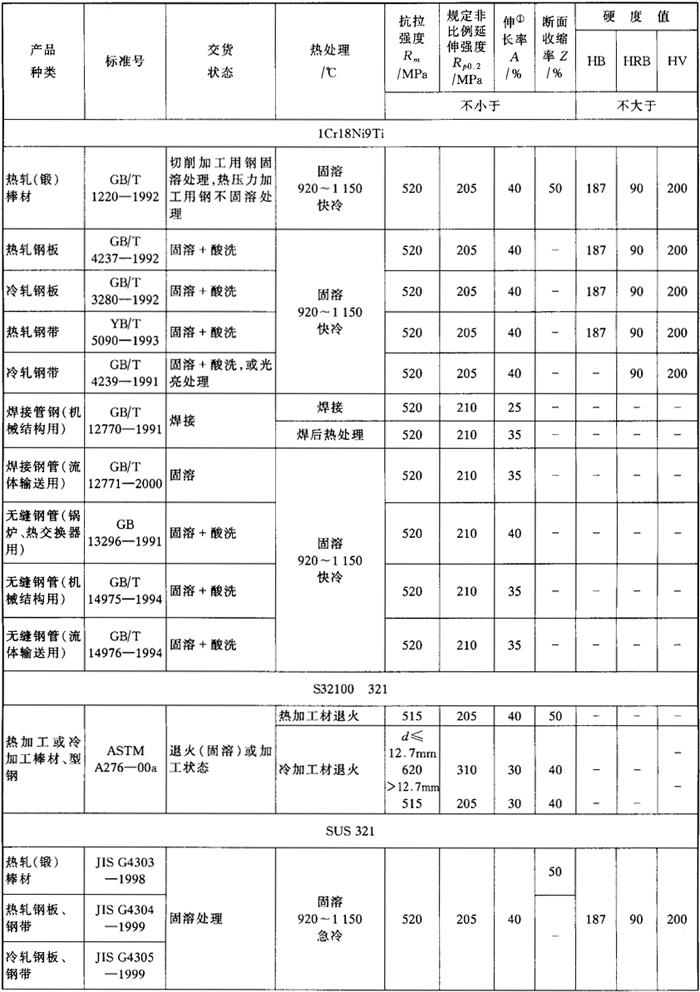

表3－58 主要产品热处理后的室温力学性能

注：①ASTM标准试样标距为L_o=50mm。

(3)主要特性和用途

由于加入钛，此钢具有一定的耐晶间腐蚀能力，在大气、水、水蒸气中，在不同的有机和无机酸中，特别是在氧化性介质中具有较好的耐蚀性。因而，此钢早期曾得到大量生产和广泛应用。但是，由于含钛钢的种种缺点，加之不锈钢生产工艺的进步，低碳、超低碳以及控氮和含氮奥氏体不锈钢的出现，高含碳量(≤0．12%和≤0．08%)并含钛的奥氏体不锈钢已逐渐被淘汰。1Cr18Ni9Ti属于不推荐使用的钢种。

此钢可用于制造耐酸容器和设备的衬里、管道，如氮肥(硝铵等)工业的吸收塔、热交换器等。但是，目前多用于需要稳定化热处理，要求具有较高强度以及有耐热要求的一些设备和部件。
