KL系列滚筒烘丝机

---

1．结构特点

(1)按使用的能源不同，该系列烘丝机分为蒸汽加热的KLK型，燃气加热的KLR型及燃油加热的KLZ型。

(2)在蒸汽加热的KLK型滚筒烘丝机中，有顺流式KLK型及KLK－N型，其结构见图9－2－18所示。有逆流式KLK-G型及KLK－GN型，其结构见图9－2－16所示。顺流式与逆流式烘丝的比较见图9－2－17所示。

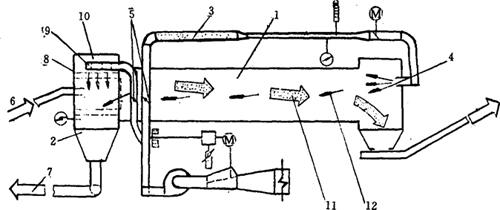

图9－2－16 逆流式KLK－G及KLK－GN型滚筒烘丝机示意图

1－滚筒 2－排汽口 3－热风系统 4－热空气进口 5－热空气调节阀 6－烟丝喂入 7－排汽系统 8－透汽滚筒 9－热空气进口 10－罩壳 11－烟丝流向 12－热空气流向

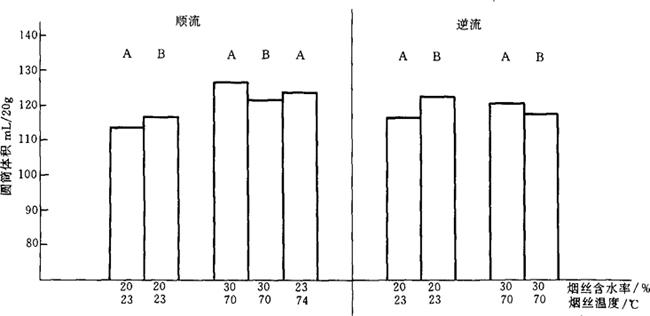

图9－2－17 顺流与逆流烘丝的比较

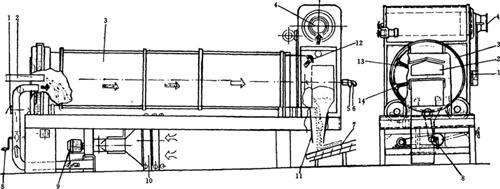

图9－2－18 顺流式KLK及KLK－N型滚筒烘丝机示意图

1－热空气调节阀 2－喂料振槽 3－滚筒 4－排汽系统 5－进气口 6－冷凝水排出口 7－出料振槽 8－滚筒手摇柄 9－风机 10－加热器 11－落料口 12－热空气流向 13－翻丝板 14－蒸汽管

(3)KLK滚筒烘丝机可手动操作，正常运行时一般采用自动操作。自动反馈控制见图9－2－19、图9－2－20及图9－2－21所示。

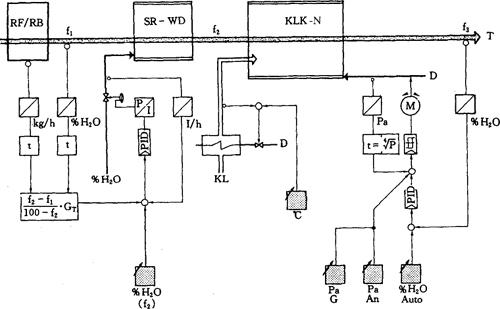

图9－2－19 顺流式KLK型滚筒烘丝机反馈自动控制示意图

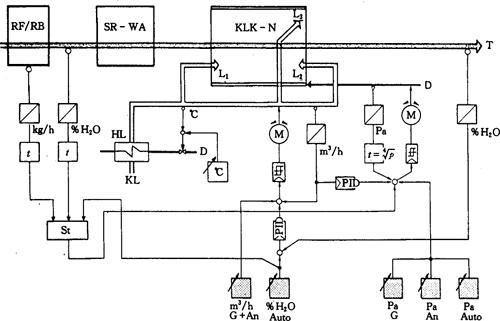

图9－2－20 顺流式KLK－N型滚筒烘丝机反馈自动控制示意图

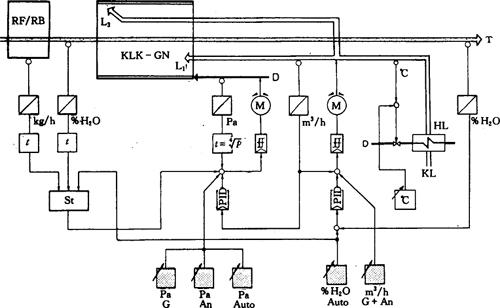

图9－2－21 逆流式KLK－GN型滚筒烘丝机反馈自动控制示意图

图中：

RF／RB 表示计量单元 SR-WD 表示回潮通道

D 表示蒸汽供给 SR-WA 表示蒸汽通道(HT)

HL 表示热空气 L₁ 表示烘丝热空气

KL 表示冷空气 L₂ 表示横向热气流

T 表示烟丝流 L₃ 表示补充热空气

t 表示时间延迟 St 表示壁面加热控制

KLK．KLK-GN 表示均为烘丝机(型号) PID 表示比例积分微分控制器

P／I 表示电流信号转换为压力信号 M 表示电动机

安装位置：G－基本的加热系统 f₁、f₂、f₃表示含水率检测

An－起动

Auto－自动

2．主要技术参数

(1)生产能力：见表9－2－19所示。

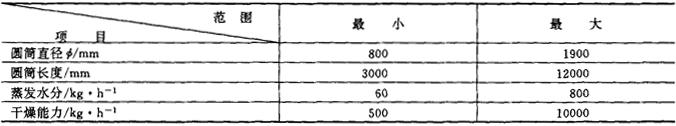

表9－2－19KLK型滚筒烘丝机生产能力

(2)生产过程参数：见表9－2－20所示。

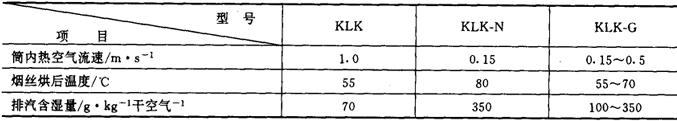

表9－2－20KLK型滚筒烘丝机生产过程参数

(3)其他技术参数

烘丝筒体最大倾斜度 4°；

要求蒸汽压力 0．8～1．0MPa；

红外线含水率监控精度允差 ±0．3%；

电子秤精度允差 ±0．5%；

热空气温度调节范围 120～150℃。

3．生产厂家

德国豪尼(Hauni)公司。
