FZH条包与NK条包透明纸包装机

---

1．结构特点

(1)小包烟成双层输入FZH机，既可采用手工放入也可直接接收来自前面机器的烟包。条盒成叠放在条盒架上，利用真空吸取。推杆将条盒纸预折，确保条包有棱有角。烟包输入较少时，机器不停止。条盒在被送往折叠转盘途中，上胶板给条盒接口及盒盖自动上胶。该机可用压印模或印章将产品批号印制在条包正面的一侧或两侧。

(2)条盒透明纸滚筒安装距离地面很近，并通过导向辊展开，来自FZH机的条包，通过控制装置松开离合器，该控制装置控制薄膜的预拉，薄膜在折叠转盘中将条盒包装完毕，玻璃纸或聚丙烯薄膜的粘接线可在条盒的正面，也可在纵向侧面。如需要，烟包可直接用纸张或薄膜包装，即不用条盒包装机。

2．主要技术参数

生产能力：72条／min。

条包规格：长×宽×高为200mm×70mm×35mm(最小)。

长×宽×高为302mm×104mm×35mm(最大)。

装机功率：9kW(带泵)，8kW(不带泵)。

压缩空气：6×10⁵Pa，8．5m³／h。

真空：(0．75～0．9)×10⁵Pa，25m³／h。

机器质量：3000kg。

3．外形尺寸

见图9－4－33所示。

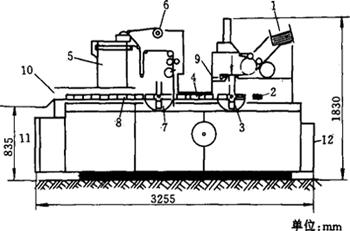

图9－4－33 FZH／NK条包及透明纸条包机示意图

1－条盒纸架 2－传送(左右任选) 3－折叠转盘 4，8－折叠成型 5－包装材料 6－拉带 7－转盘 9－胶盒 10－输出 11－开关柜

4．生产厂家

德国斯慕门(Schmermund)公司，航天部一院。

5．安装图示

见图9－4－34所示。

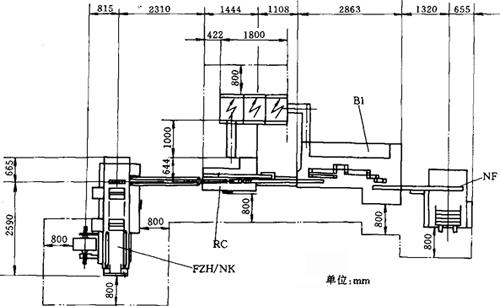

图9－4－34 NF－B1-RC－FZH／NK包装机组安装图
