E数系的结构

---

设a为数列的首项值，q为公比，t为每项值相对公差的绝对值。为了使所有的电阻器、电容器的阻值和容量分级合理，则应使前一项的最大极限值等于后一项的最小极限值，这样两项之间既出现空缺也不出现重叠复盖，使各种参数的产品均可在合格范围之内。即：

a(1+t)=aq(1－t)

若t=20%，则q=1．5

t=10%，则q=1．222

t=5%，则q=1．105

如果以R5、R10和R20系列的公比、、代替上述三个公比显然误差太大。因此，采用、，分别代替上述3个公比。按公差不同，构成了公比不同的等比系列，通常人们称这些系列为E数系。各系列的允许偏差如下：

E3 允许偏差 ＞±20%

E6 允许偏差在 ±20%以内

E12允许偏差在±20%以内

E24 允许偏差在 ±5%以内

E48、E96、E192允许偏差＜±5%用于精密电阻值的分级。这些系列均规定在GE2471－81中，表4．3．2－1和表4．3．2－2列出了各系列数值。表4．3．2－1各值用于一般电阻、电容、电位器的标称值，表4．3．2－2各值仅用于精密电阻、电容的标称值。

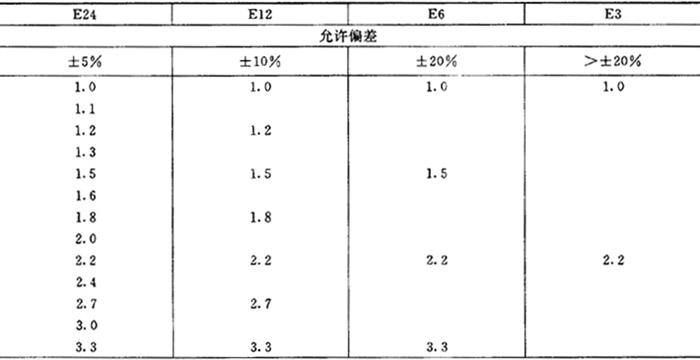

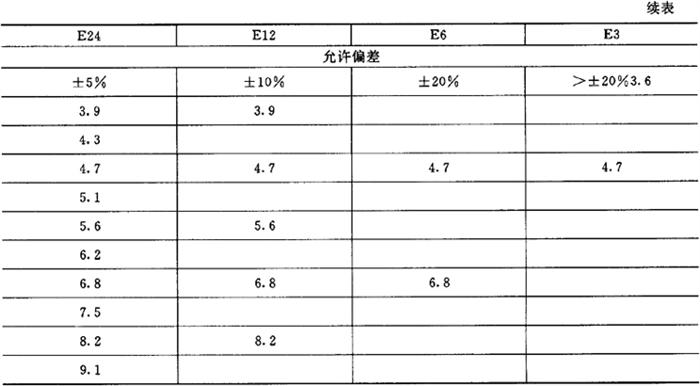

表4．3．2－1 E24、E12、E6、E3系列值

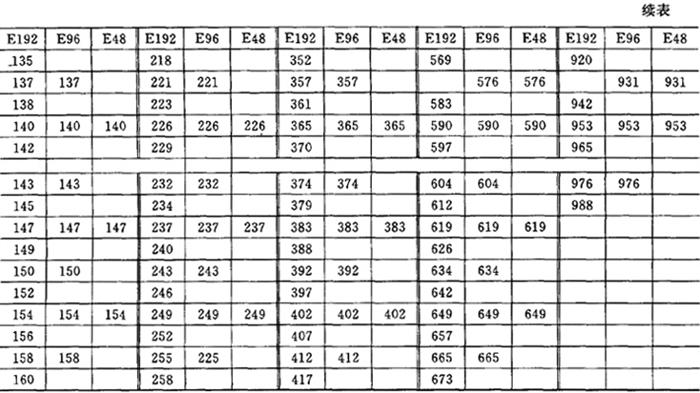

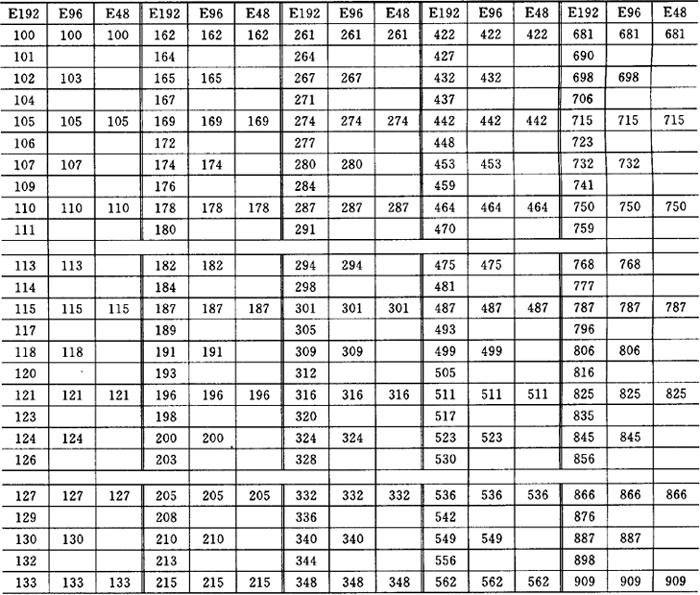

表4．3．2－2 E192、E96、E48系列值
