00Cr12Ni10AlTi

---

(1)钢号简介

00Cr12Ni10AlTi钢是一种超低碳马氏体时效不锈钢，它既具有马氏体时效钢的高强度和良好的韧性，又具有常规不锈钢的耐蚀性。该钢易于生产和具有良好的加工性能，主要用于要求具有高的强度、良好的韧性和耐蚀性的装备，如供料螺旋推进器、捏合元件、破碎机衬板、塑料模具和模板等。

(2)化学成分

00Cr12Ni10AlTi的化学成分见表5－60。

表5－60 00Cr12Ni10AITi的化学成分，wt%

(3)室温力学性能

00Cr12Ni10AlTi钢在退火条件下具有较高的抗拉强度和屈服强度，且塑性和韧性良好。通过简单的时效处理，其强度水平较退火状态提高1倍，同时保留了足够的塑韧性。00Cr12Ni10AlTi钢棒材、带材及时效处理对室温力学性能的影响见表5－61至表5－63。

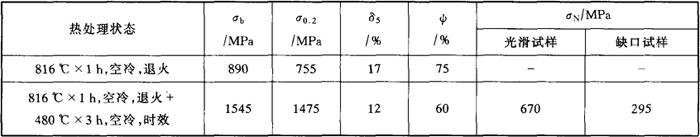

表5－61 00Cr12Ni10AlTi钢棒材(Φ50mm)的典型室温力学性能

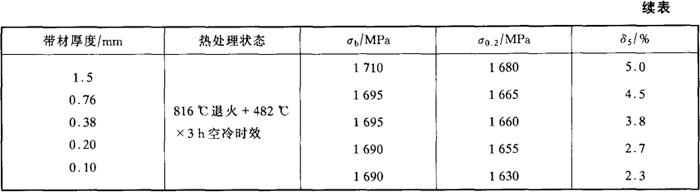

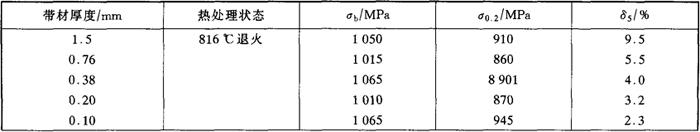

表5－62 00Cr12Ni10AlTi钢带材的典型室温力学性能

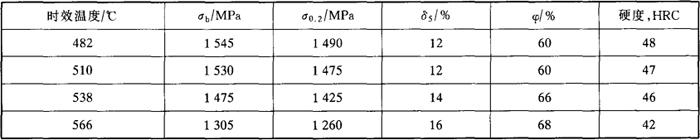

表5－63 时效温度对00Cr12Ni10AlTi钢室温力学性能的影响

(4)高温力学性能

00Cr12Ni10AlTi的高温拉伸性能见表5－64。

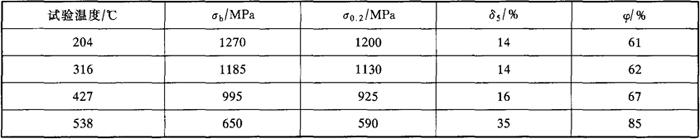

表5－64 00Cr12Ni10AlTi的高温力学性能

(5)耐蚀性

00Cr12Ni10AlTi钢在大气中的耐蚀性相当于0Cr18Ni19和Cr17型铁素体不锈钢。在盐雾试验中，钢的耐蚀性不如1Cr17而优于1Cr13。在沸腾20%H₃PO₄、60%醋酸、25%和65%HNO₃中，其耐蚀性稍好于1Cr13，但不如0Cr18Ni9和1Cr17。

(6)工艺性能

a．热加工 此钢易于热加工，理想的热加工温度范围为1038～1230℃。为得到细化的晶粒和最佳力学性能，应在816～927℃范围内进行终加工，在终加工范围内应尽可能加大变形量，至少应为20%。加工后空冷至室温即可。

b．热处理 00Cr12Ni10AlTi钢的使用状态为固溶退火+时效处理。钢的固溶处理温度为816℃×1h空冷，而后进行时效处理，以得到所需强度和塑韧性，根据对材料的强度、塑韧性要求选择恰当的时效温度，时效时间为3小时，冷却方式为空冷。

c．焊接 00Cr12Ni10AlTi钢的焊接性能良好，不论是在退火状态还是在时效条件下均易于焊接。可使用惰性气体保护和手工电弧焊等焊接方法，焊接材料宜使用与母材相同的化学成分，不必焊前预热和焊后退火，焊后进行480℃时效处理，可获得与母材相近的强度和韧性。

(7)物理性能

00Cr12Ni10AlTi的物理性能见表5－65。

表5－65 00Cr12Ni10AlTi的物理性能
