2．平板仪(ZBY 341－85)

---

ZBY341－85标准适用于大地测量仪器中固定视差角型的DP₃，DP₅和DP₁₀级平板仪。

2．1 术语

2．1．1 平板仪

是一种用以测定点位和直接绘制地形图的仪器。

2．2．1 仪器精确度

归算到100m时的测距全标准偏差(中误差)。

2．1．3 平板仪系列的分级及基本参数

平板仪系列仪器的主要精确度指标及基本参数(表4－22)。

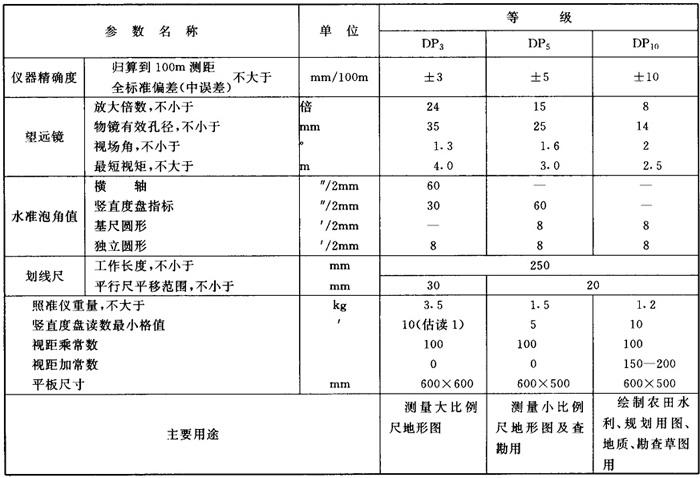

表4－22 平板仪系列的分级及基本参数

2．2 有关技术要求(详见ZBY341－85标准)

(1)一测回垂直方向测角标准偏差DP₃不超出±1′；DP₅不超出±5′；DP₁₀不超出±10′。

(2)分划线的注记均应粗细均匀、明显清晰，读数视场有足够而均匀的亮度，在度盘的任意位置，不应产生超过±1屈光度的视差。

(3)望远镜十字丝中心附近的分辨率DP₃优于4．2″；DP₅优于6．7″；DP₁₀优于13．8″。

(4)望远镜的杂光系数不大于10%。

(5)望远镜的透过系数不小于70%。

(6)望远镜成像质量，应无明显的球差、色差和彗差。

(7)从50m调焦到10m，望远镜视轴在垂直方向的变化DP₃不超过5mm；DP₅不超过7mm；DP₁₀不超过15mm。

(8)当望远镜调焦到无穷远时，放松横轴制动螺旋，望远镜不应有自行转动现象。

(9)视距乘常数误差，DP₃不超过0．2%；DP₅不超过0．3%；DP₁₀不超过0．7%，视距上下丝间距之比，不应超过0．2%，内调焦望远镜加常数误差不超过10mm。

(10)目镜调节范围不于小±5屈光度，目镜调节时视场内观测点不应有显著的晃动现象。

(11)望远镜出瞳与目镜最后镜面的距离应在6～8mm范围内。

(12)望远镜上粗瞄准线应与望远镜的视轴平行，当粗瞄准后，在望远镜视场内观察到的目标，其位置中心不应超过视场半径的二分之一。
