阻力系数法

---

［说明］流体流动时克服局部阻力所引起的能量损失，可以表示为介质流速u2的倍数，这就是阻力系数法。局部阻力系数ξ主要表示局部障碍的几何形状对局部阻力的影响，其值根据局部区域的具体结构，由实验测得，表2－5－20列出了管件和阀件的局部阻力系数，供参考。应说明的是，表中所给的值只是约略值，并不十分精确，以弯头来说，煨制弯头、冲压弯头和焊接弯头的局部阻力系数是不同的；在各种三通中，因管径组合不同，其局部阻力系数也不一样。

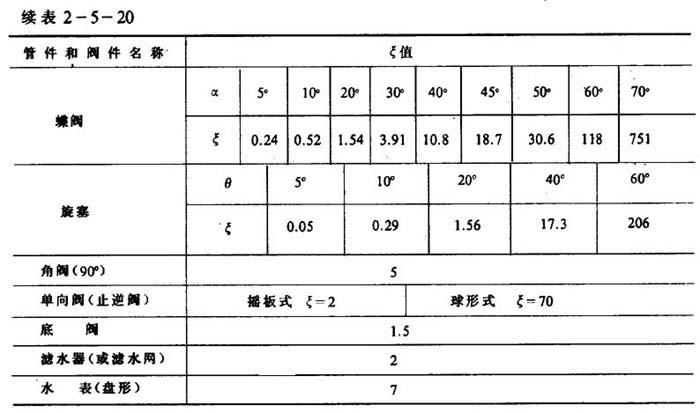

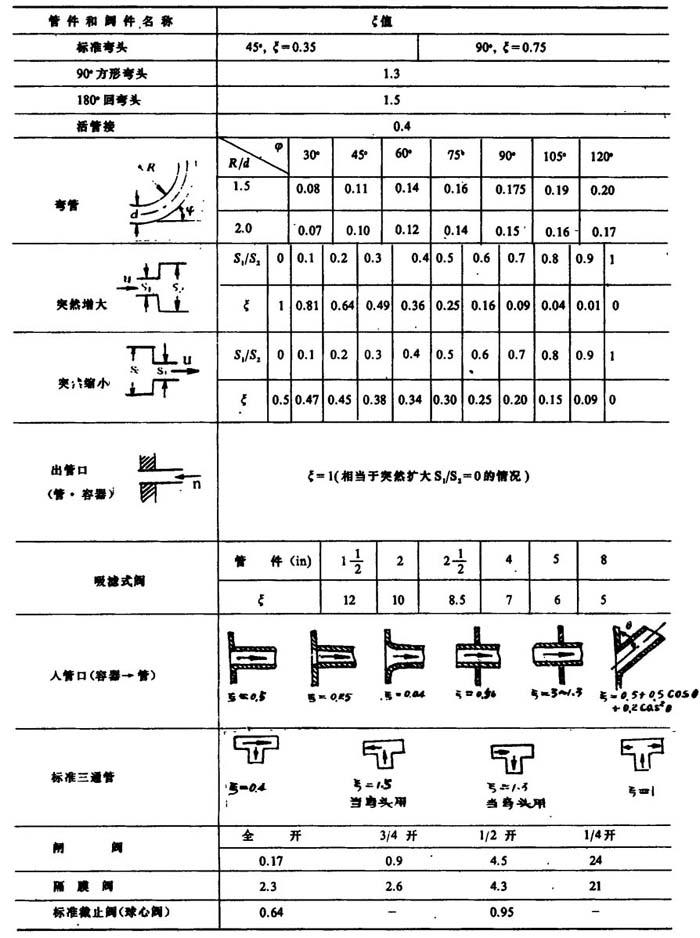

表2－5－20 各种管件和阀门的局部阻力系数ξ值

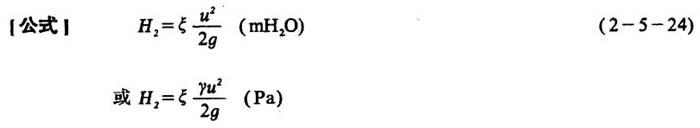

式中 ξ——阻力系数，见表2－5－20

其它同式2－5－17和式2－5－18
