铝及铝合金

---

2．3．1 纯铝冶炼产品

见表2．1－96～2。1－98。

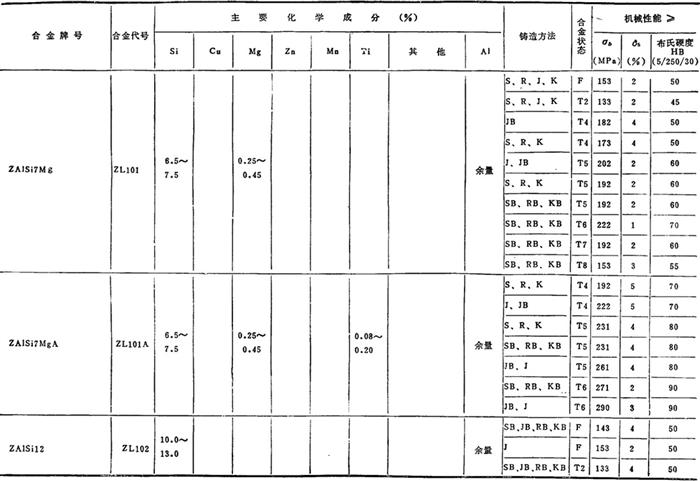

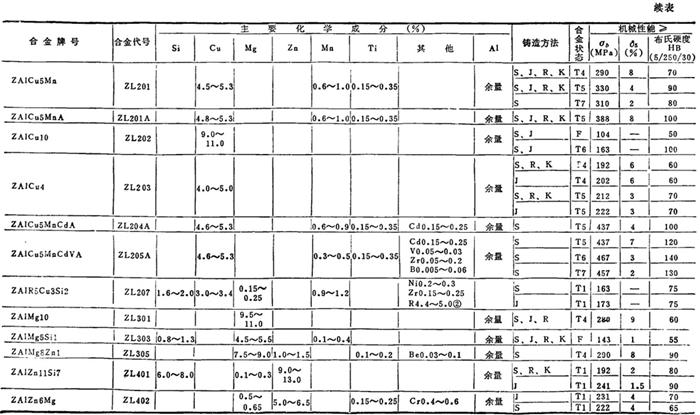

表2．1－96 纯铝冶炼产品的类型、代号、化学成分和用途(摘自GB8179－87，GB1196－88)

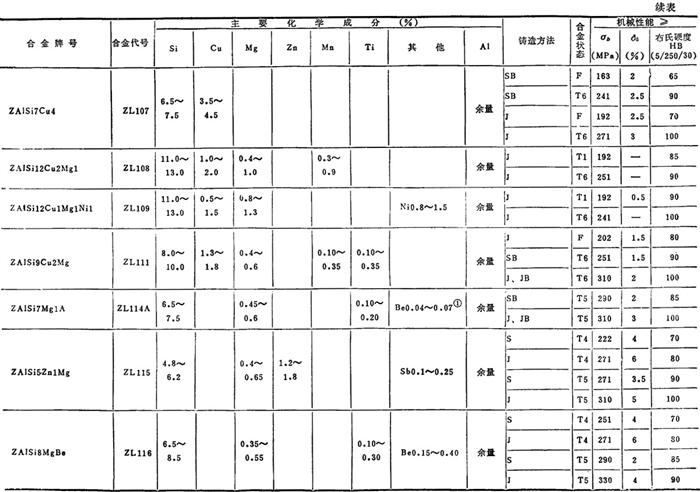

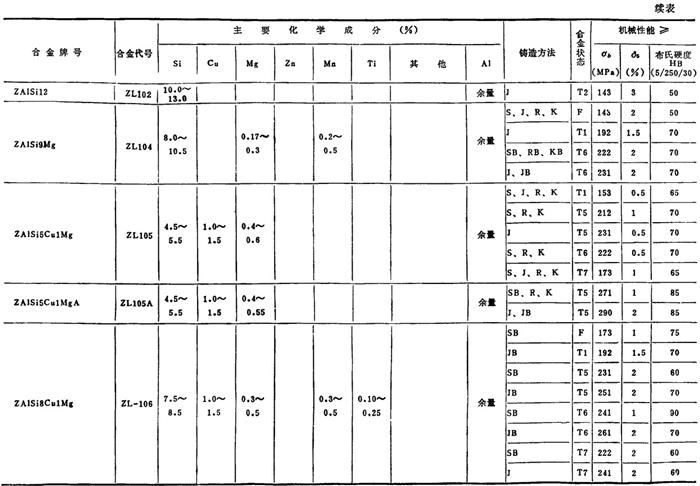

注：
❶ 在保证合金机械性能的前提下，可以不加(Be)。

❷ 混合稀土中含各种稀土总量不小于98%，其中含铈(Ce)约45%。

❸ 为提高机械性能，在ZL101、ZL102合金中允许含钇(Y)0．08%～0．20%；在ZL203合金中允许含钛(Ti)0．08%～0．20%。此时它们的Fe含量应不大于0．3%。在海水环境中使用时，ZL101合金中Cu含量应不大于0．1%。

❹ 与食物接触的铝合金制品，不允许含有铍(Be)，砷含量不大于0．015%；锌含量不大于0．3%；铝含量不大于0．15%。

❺ 铸造铝合金用单铸试样检验其机械性能，试样直径为12±0．25mm，标距为直径的5倍。

铸造铝合金机械性能亦可用同炉铸件上切取本体试样检验，试样直径不小于6mm，标距为直径的5倍。

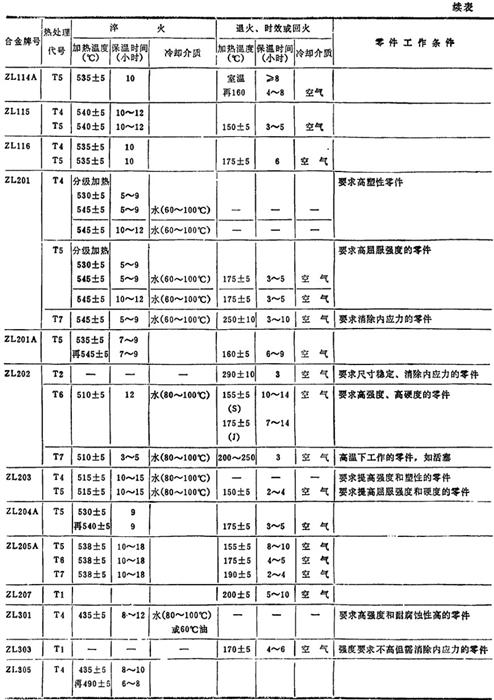

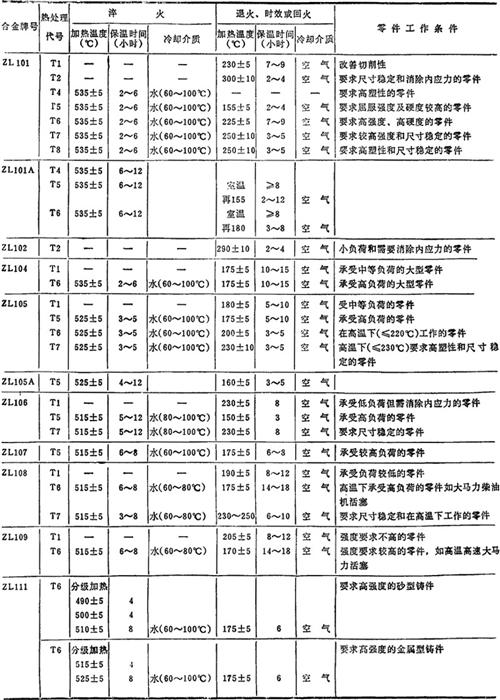

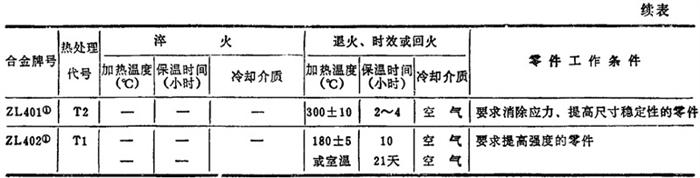

表2．1－104 铸造铝合金热处理工艺规范(供参考)

注：
❶ 一般在自然时效后使用，时效时间在21天以上，

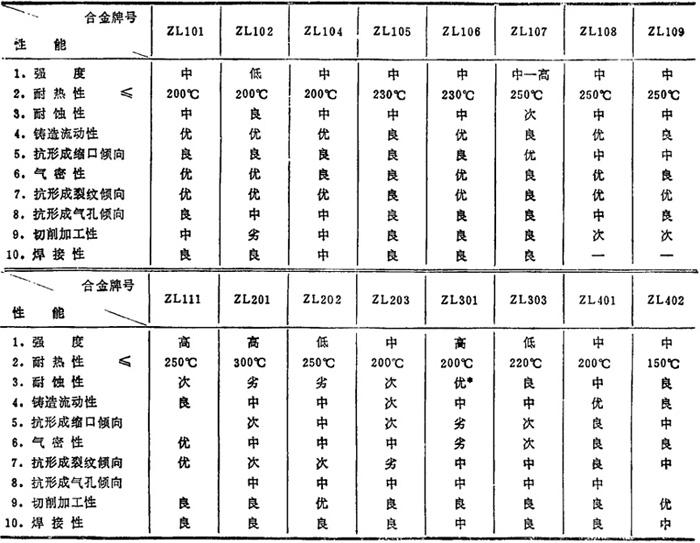

表2．1－105 铸造铝合金的性能比较

注：
❶ 表列工艺性能系按五级标准评定：优、良、中、次、劣。

❷ 有“*”号者指在海水中的耐蚀等级。

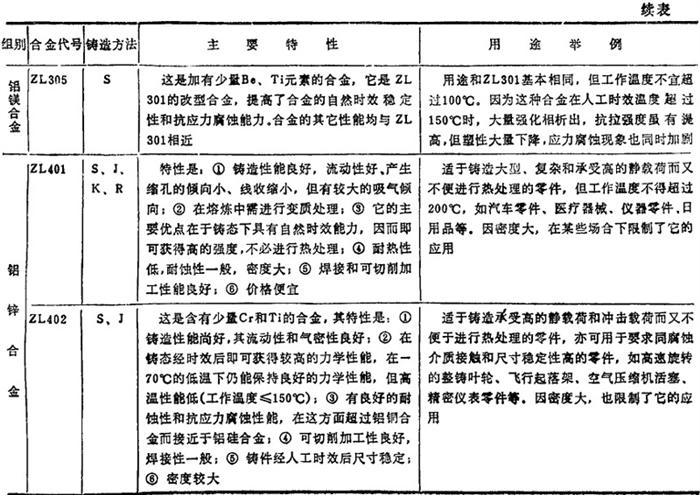

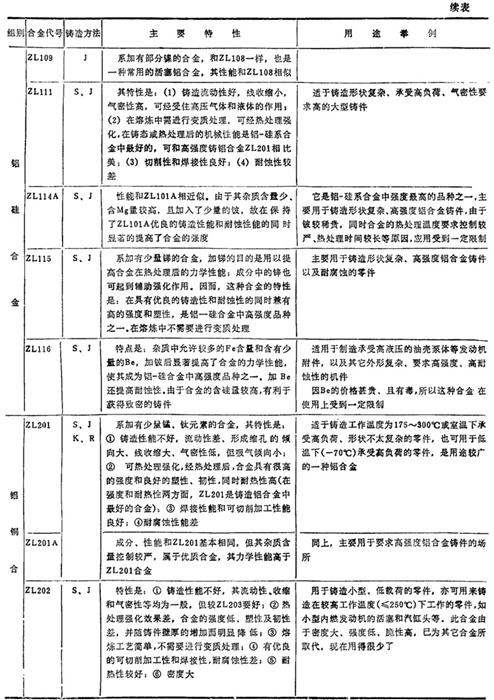

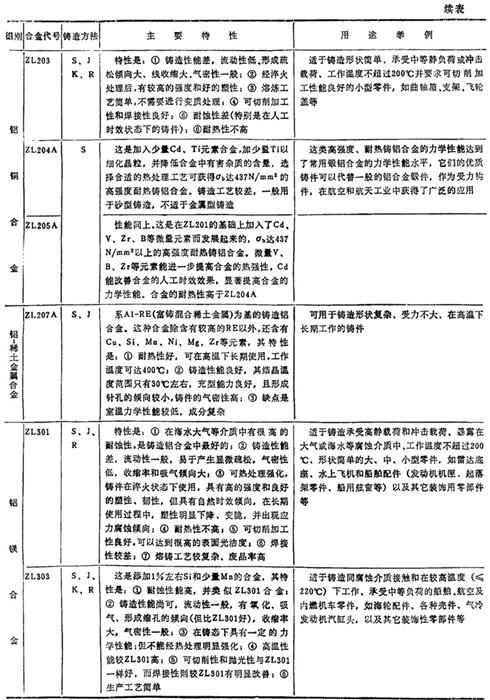

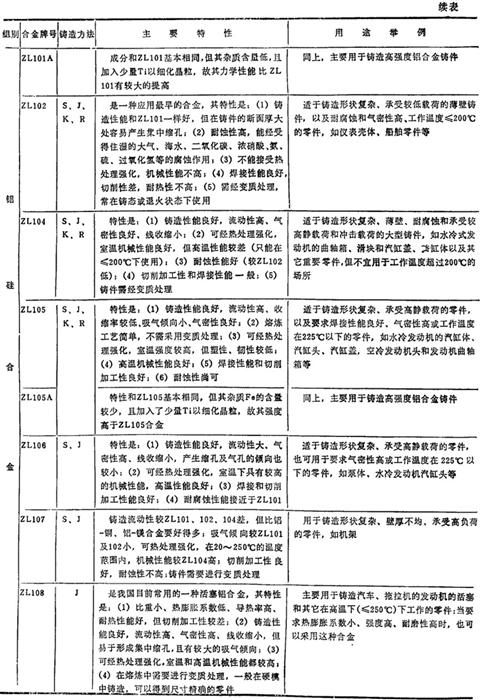

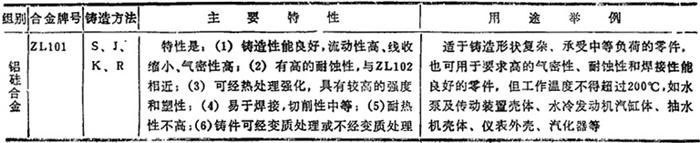

表2．1－106 铸造铝合金的主要特性和用途举例
