钢领钢丝圈的质量要求

---

钢领和钢丝圈是环锭细纱机或环锭捻线机的重要零件，两者配套组成高速运行的摩擦件并旨在实现两项重要任务：其一是使从罗拉纺出的纤维条或股纱获得必要的捻度；其二是使成纱获得适宜的张力便于筒管将其卷绕成形。

钢领系选用低碳钢、低碳合金钢、低碳锰钢、中碳钢、氮化钢和轴承钢等为材料制成平面连座单边、平面双边、竖形、锥形等形式(毛纺和捻线也有采用粉末冶金等烧结材料的)以支承钢丝圈；钢丝圈则系采用高炭钢(成形后再经淬火镀层抛光)或尼纶制成。

按各国纺机使用惯例，国际标准ISO对两者均作了规定，对钢领规定了尺寸与公差，如对配用“C”型和“EL”型钢丝圈的钢领和对配用“H2”“HZCH”和“J”型钢丝圈的钢领，其规定分别见表7－8－11和表7－8－12。

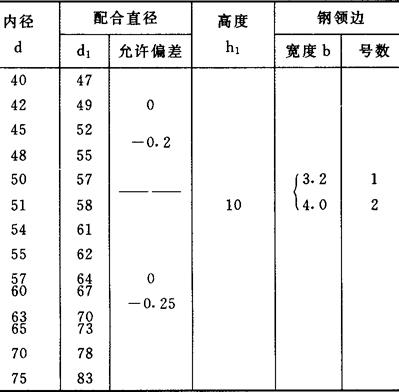

表7－8－11

硬度要求：低碳钢中炭钢低炭合金钢为H_RC60～65，H_v760～840

氯化钢为H_Rc67～69，H_v900～1000

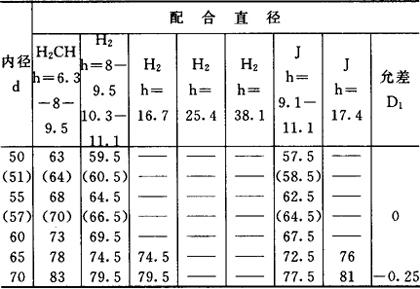

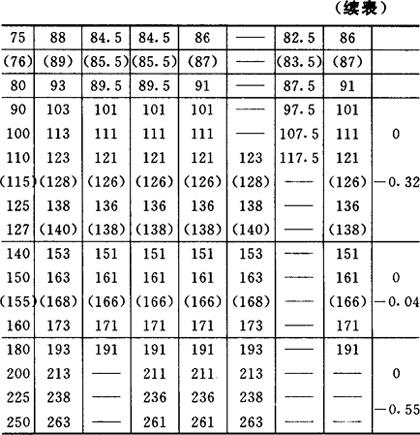

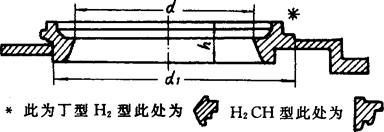

表7－8－12

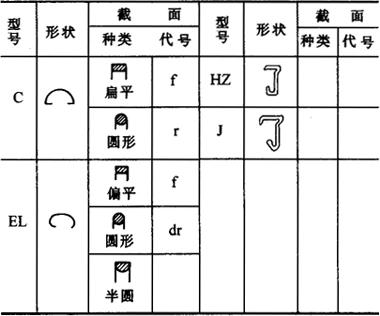

对钢丝圈则规定了型号、形状和号数范围，钢丝圈号数代表每1000个同型号钢丝圈公称质量的克数值，其允许公差金属钢丝圈是其号数值±3%，塑料钢丝圈是其号数值，C型和EL型钢丝圈的标记依次排写内容为型号、钢领边号数、截面代号、号数和材料；耳型钢丝圈的标记依次排写内容为型号、钢领高度、截面代号、号数和材料；塑料钢丝圈的标记依次排写内容为型号、钢领高度、号数和材料。示例HZ型钢丝圈、钢领高度16．7毫米材料为尼龙，则其标记当为：HZ16．7－400尼龙。

各种钢丝圈的号数范围其数值相当数系的R20系列(见ISO₃)，具体见下表：

表7－8－13
