连接螺纹

---

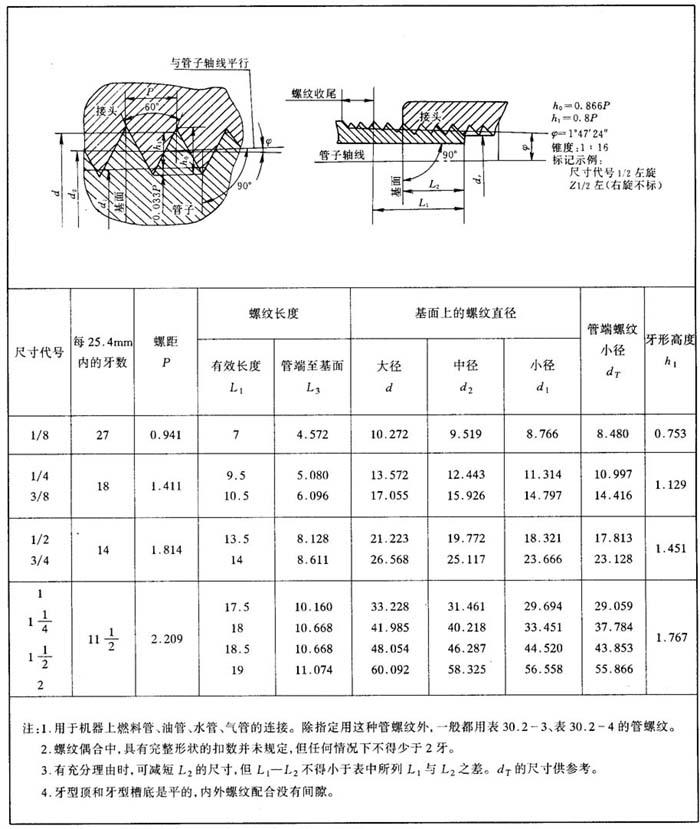

在液压系统中，管路旋入端用的连接螺纹，我国主要采用国家标准米制螺纹(M)和米制锥螺纹(ZM)。以及牙形角为55°非螺纹密封的管螺纹(G)和用螺纹密封的管螺纹(R)。此外还有60°圆锥螺纹(Z)。分别见表30．2－1～30．2－5。

表30．2－1 管路旋入端用普通螺纹(GB1414－78) 单位：mm

德国DIN米制标准螺纹与我国GB1414－78普通螺纹大部分规格一致。在进口的元件、部件中，常用的管螺纹有英制BSPP和BSPT，分别与我国GB7307－87和GB7306－87尺寸系列相同。此外还有美国的NPTF，它和60°圆锥螺纹尺寸系列相同。这些螺纹的名义直径为英寸，螺纹则用每英寸内的牙数来标记。

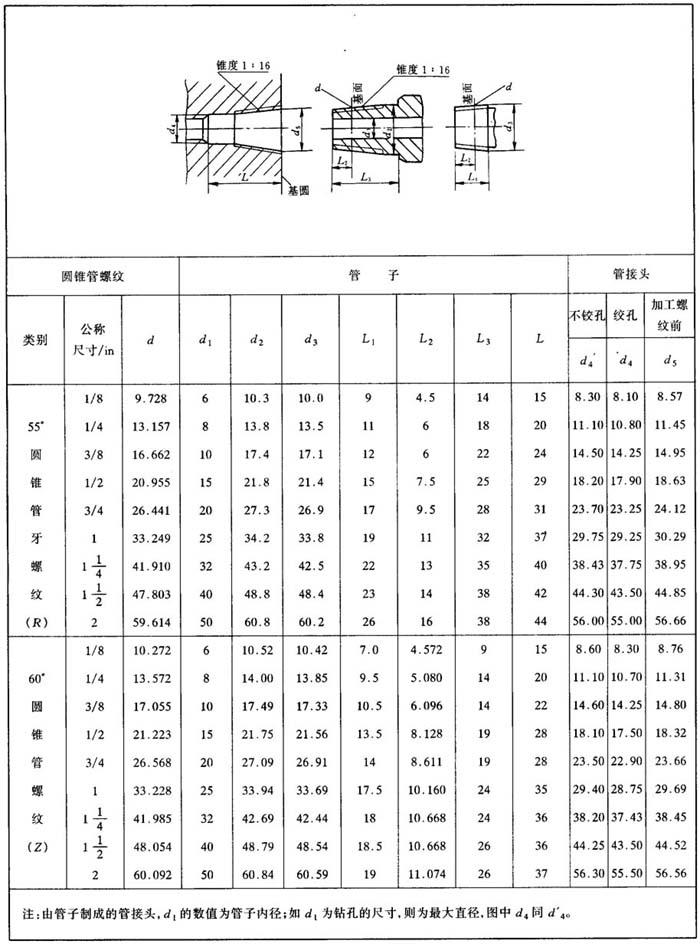

在进口设备中常会遇到锥管螺纹需配制时，可按表30．2－6的尺寸制作，其锥螺纹尺寸按相应的标准加工。

表30．2－6 英制锥管螺纹配制的连接尺寸表 单位：mm
