蒸发工段热量衡算

---

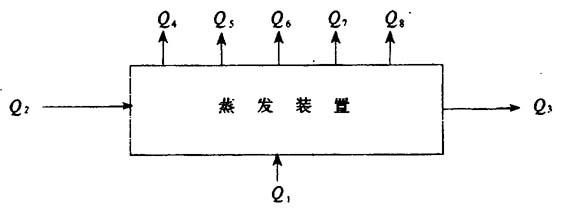

［说明］碱回收蒸发装置能量平衡方框图如下：

图中 Q₁——新蒸汽供入热量(kJ／h)

Q₂——稀黑液带入热量(kJ／h)

Q₃——浓黑液带出热量(kJ／h)

Q₄——新蒸汽凝结水带出热量(kJ／h)

Q₅——末效二次蒸汽带出热量(kg／h)

Q₆——混合污冷凝水带走热量(kJ／h)

Q₇——设备散热损失(kJ／h)

Q₈——不凝气及其他损失(kJ／h)

1．新蒸汽供入热量Q₁

式中 D——新蒸汽耗用量(kg／h)

i″——新蒸汽比能(kJ／kg)

i′——环境温度下水的比能(kJ／kg)

2．稀黑液带入热量Q₂

式中 G₂——进效稀黑液总量(kg／h)

C₂——进效稀黑液比热容［kJ／(kg·℃)］

t₂——进效稀黑液温度(C)

t₁——环境温度(℃)

3．浓黑液带出热量Q₃

式中 G₃——出效浓黑液量(kg／h)

C₃——出效浓黑液比热容(kJ／(kg℃)］

t₃——出效浓黑液温度(℃)

t——同上

4．新蒸汽凝结水带出热量Q₄

式中 β——新蒸汽凝结水回收率(%)

D₁——新蒸汽凝结水量(kg／h)

i₁——新蒸汽凝结水比能(kJ／kg)

i′——环境温度下水的比能(kJ／kg)

5．末效二次蒸汽带出热量Q₅

式中 D₂——末效排出的二次蒸汽量(kg／h)

i₂——末效排出的二次蒸汽比能(kJ／kg)

其它同上

6．混合污冷凝水带出热量Q₆

式中 W——混合污冷凝水量(kg／h)

i₃——混合污冷凝水比能(kg／h)

其它同上

7．设备散热损失Q₇

式中 F——每一效表面散热面积(m²)

K——传热系数［kJ／(m²·h·℃)］

t₂——每一效保温层外表平均温度(℃)

t₁——环境温度(℃)

8．不凝汽及其他热损失Q₈(略)

9．正平衡计算热效率η₁

式中称号含义及单位同上

10．反平衡计算热效率η₂

式中符号含义及单位同上
