节流公式

---

在液压系统中广泛地应用节流器或阻尼小孔来控制流量或压力，如图1．1－4为薄壁节流小孔的流动，它就是伯努利方程的具体应用。

(1)节流公式

对于低粘度液体通过薄壁小孔口作近似计算时，常取

C_c≈0．62～0．64

C_v≈0．97

ζ≈0．06

C_d≈0．6～0．61

(3)液压阀口的流量系数

在液压阀的设计和计算时，流量的计算就是应用节流公式(1．1－8)，计算中C_d是个关键的数值。而阀的种类和形状较多，不同的液体通过不同阀口时，使阀内流动变得更复杂了。故阀的C_d不能一般而论。现将部分学者实验研究结果汇集于表1．1－3。

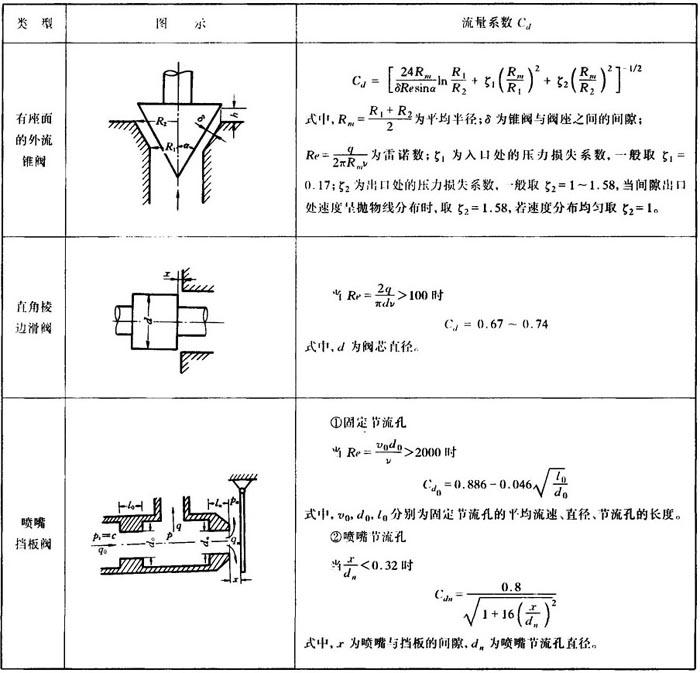

表1．1－3 液压阀的流量系数
