船用液压缸

---

CDE系列是双作用单活塞杆船用液压缸，其技术参数见表7．5－5，型号意义如下：

❶ 双作用单活塞杆液压缸❷ 工作压力：E为16MPa；G为25MPa❸ 缸径❹ 安装型式：E_c为耳环、F为法兰❺ 行程

CZE系列是单作用柱塞船用液压缸，工作机构靠自重回程，回程末端有缓冲装置。其技术参数见表7．5－6，型号意义如下：

❶ 柱塞液压缸❷ 压力等级：E为16MPaG为25MPa❸ 柱塞直径(mm)❹ 安装方式：E_c为耳环；N为球铰❺ 行程(m)

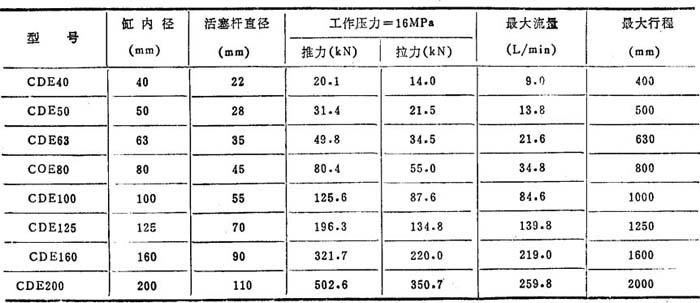

表7．5－5 CDE系列船用液压缸技术参数

注：
❶ 表中型号只列出❶ ～❸ ，在选定❹ 、❺ 后即组成完整的型号。

❷ 表中压力等级只列出E级，若需G级，则用G代替E。

❸ 表中限定最大流量的目的，是限制液压缸的最大运动速度。已知流量，可换算出活塞的运动速度。

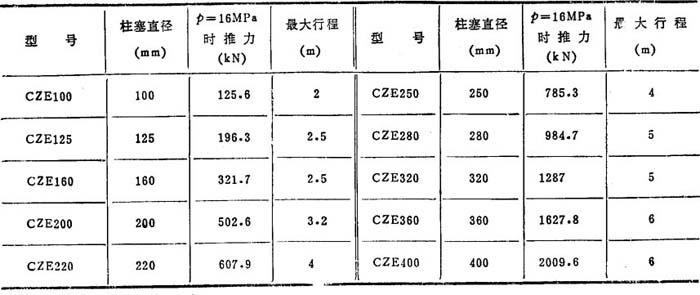

表7．5－6 CZE系列船用柱塞缸技术参数

注：
❶ 表中的型号只列出❶ ～❸ ，经选定❹ 、❺ 后，即成为完整型号。

❷ 定制液压缸时，直径应符合样本规定；行程不同时，可提出特殊订货。
