聚碳酸酯的性能及用途

---

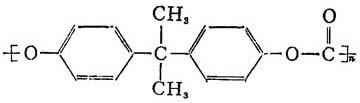

聚碳酸酯(PC)是在高分子链中含有碳酸酯链节的一类高分子化合物的总称，通常所说的聚碳酸酯指的是目前工业上广泛应用的双酚－A型聚碳酸酯〔即聚碳酸(对，对′—异丙叉二苯)酯〕，它的分子结构式为：

聚碳酸酯是性能优良的热塑性工程塑料，密度为1．20g／cm³，有良好的透光性、著色性，可制成透明、半透明、不透明的各种制品。折光率1．586。吸水性(浸水24h)0．35%，对水蒸汽的透过率为3．0×10^－8g／(cm·h·mmHg)(20℃)。

聚碳酸酯最重要的力学性能是韧而刚，无缺口冲击强度在热塑性塑料中名列前茅，接近玻璃纤维增强的酚醛或不饱和聚酯的水平，呈延性断裂。成型的零件可达到很精密的公差，并在很宽的变化范围内保持尺寸稳定性，成型收缩率恒定为0．5～0．7%，它还有突出的抗蠕变性能，且拉伸、弯曲、压缩强度与聚酯玻璃钢、尼龙66相当，但它断裂延伸率比尼龙小得的多。具有很高的弹性模量，在100℃以下其弹性模量对温度的敏感性很小。

聚碳酸酯耐热变形温度为135～143℃，最高使用温度可为135℃，脆化温度为－100℃。

聚碳酸酯在较宽的温湿度范围内具有良好而恒定的电绝缘性，耐电晕性。耐电弧性中等。

它能耐室温下的水、稀酸、氧化剂、还原剂、盐、油、脂肪烃，而不耐碱、胺、酮、酯、芳香烃。在很多有机液体或蒸汽中溶胀，并导致应力开裂。能溶解在二氯甲烷、二氯乙烷、甲酚、二噁烷中，长期浸入沸水会水解破裂或致脆化。在正常使用情况下吸湿性0．15%，室温水中吸水0．35%，沸水中吸水0．58%。能耐60℃的水，但在更高的水温下就会导致开裂失去韧性，若在蒸汽中蒸煮100次以后，它的物理力学性能显著下降。聚碳酸酯对热、热辐射、空气、臭氧有良好的稳定性。在潮湿而强烈光照作用下表面变黄发脆，引起裂纹及破碎。它对紫外线是良好的吸收剂，光线对制品的贯穿力深度只有0．8～1．2mm。

聚碳酸酯的用途很广，可用作机械零件，如齿轮、汽车外壳等。又因为它无毒可以做食品包装、餐具。由它制成的茶具与茶和咖啡接触，不会褪色或沾污，也不会影响食物原来的色和味。
