考虑装配的合理设计

---

装配的合理设计，主要是使所设计的零、部件应能便于装配，并能保证装配质量、提高装配效率和降低装配成本等。

装配方式的不同，对零、部件形状的要求有很大影响。自动装配方式对零、部件结构形状的要求较多。一般来说，适用于自动装配的构形准则，也适用于手工装配。

装配过程应当包括工件的存放和编排，见图3．5－11，以及工件的夹持和运送、定位(定向和校准)、装配、调整、固定(保证在运转的条件下不再发生零、部件位置的变化)、检验等。

a－未编排整理，b－部分编排整理；c－完全编排整理；d－完全编排整理+位能

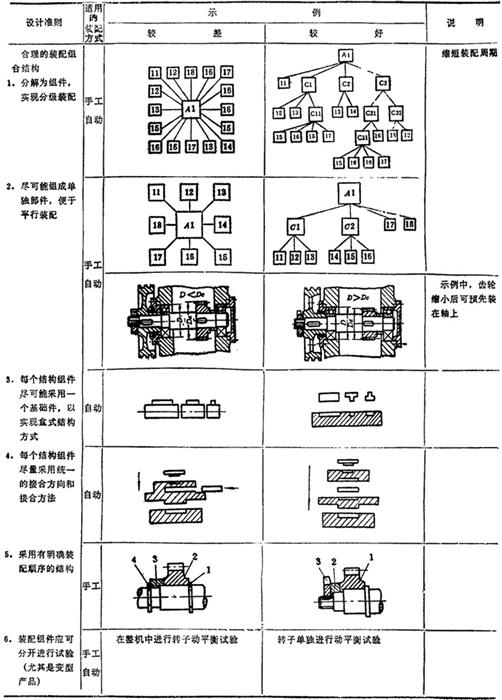

考虑装配的合理设计，应先考虑合理的装配组合结构。例如将总装件分解为组装件，以便实现平行装配或具有预装配和最终装配的分级装配等。同时，还应考虑装配过程中每一程序的合理性。考虑装配合理设计的设计准则和示例见表3．5－67。

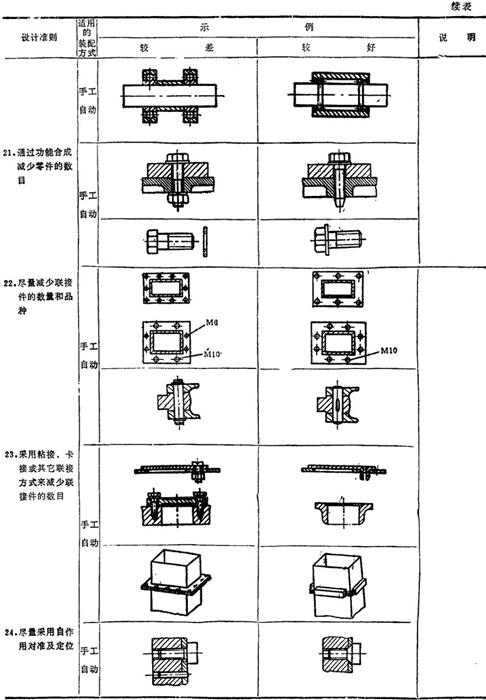

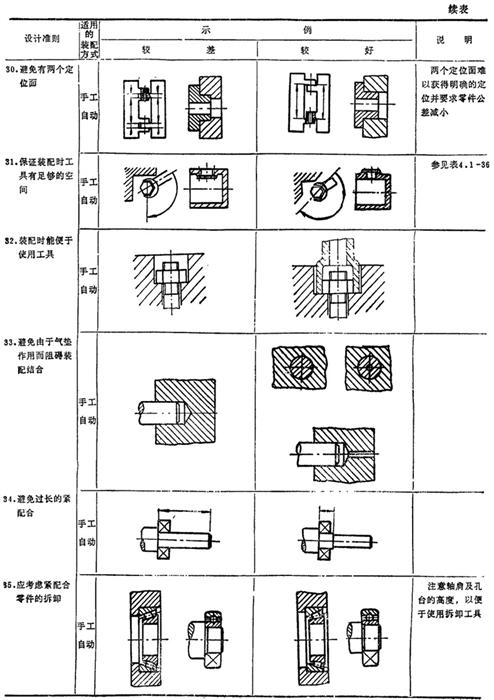

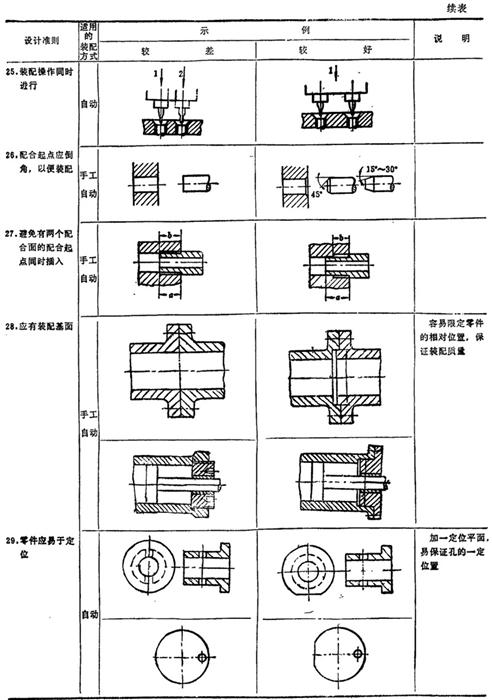

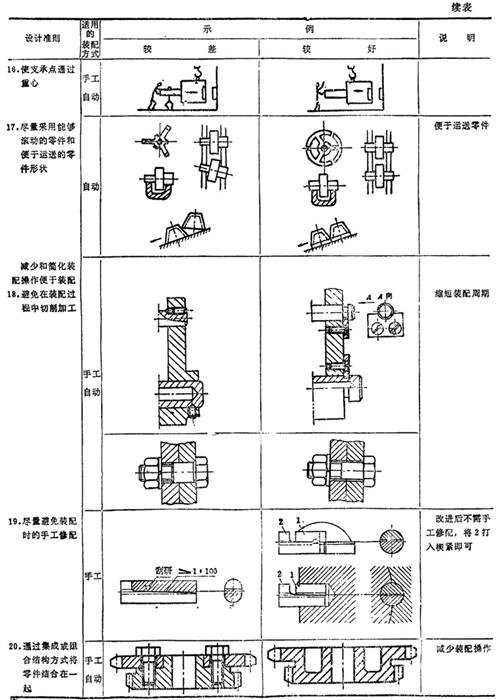

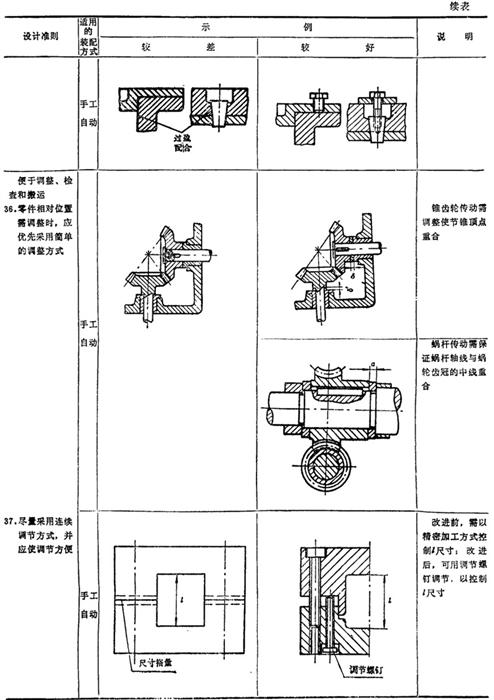

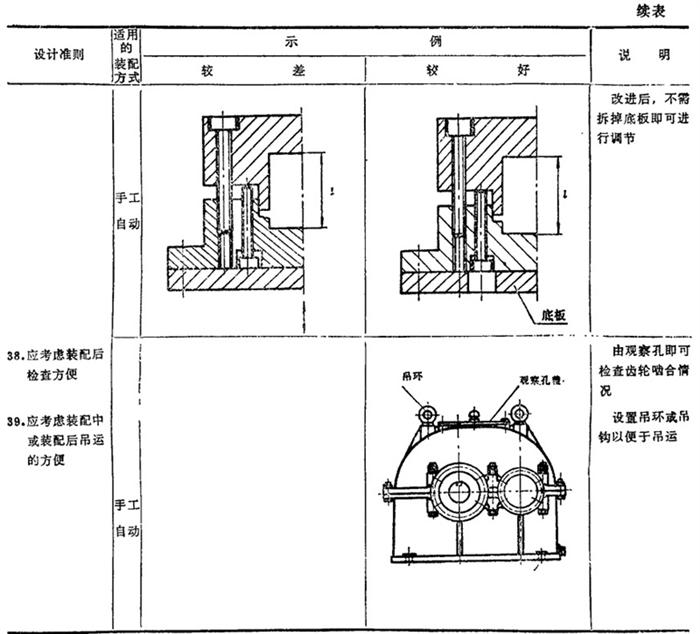

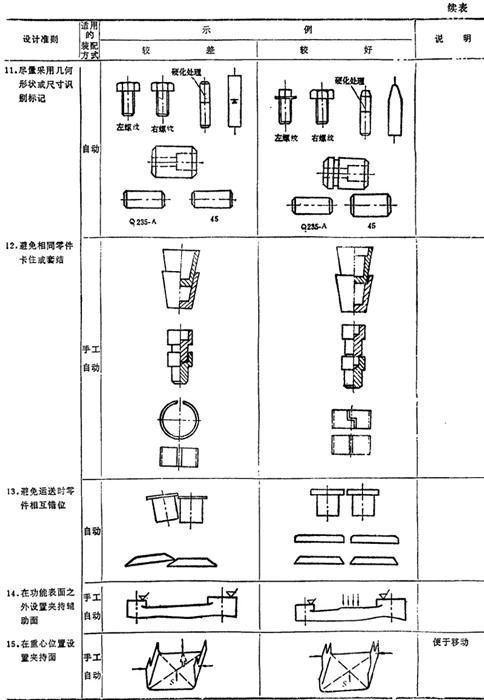

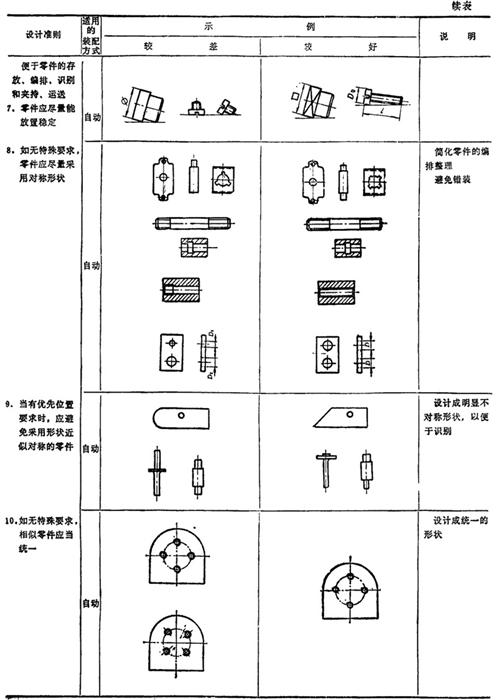

表3．5－67 考虑装配合理设计的设计准则和示例
