纤维细胞壁厚及胞腔直径的测量

---

纤维细胞壁的厚度及胞腔直径的大小，是原料纤维形态的主要特征之一。它和其它特征一样，由于原料种类、部位以及生长季节的不同而有所区别。纤维细胞壁的厚薄和胞腔直径的大小，常和纸张的性质有密切的联系，因此常被作为选料和制定工艺规程的依据(测量方法参见附录“试验方法简述”)。

本试验选择了若干种原料，进行了全部位和分部位的纤维细胞壁厚及胞腔直径的测量。

从测量的结果(见表2－19)可以看出，各种原料纤维胞壁的厚度，一般都平均在2～10微米。以马尾松、落叶松的晚材和毛竹最厚，平均在7～10微米之间；棉杆芯最薄，平均只有2．7微米。在胞腔直径方面，以木材的早材最大，一般平均在28～40微米之间；草类较小，平均为1．5～6微米；毛竹最小，平均只有2．9微米；甘蔗渣和棉杆芯比较特殊，平均为10～26微米，与木材非常接近。

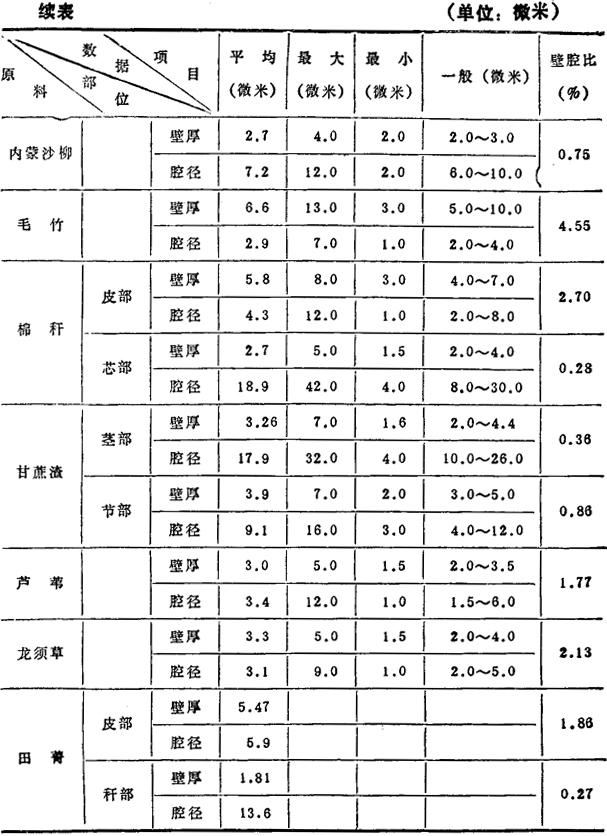

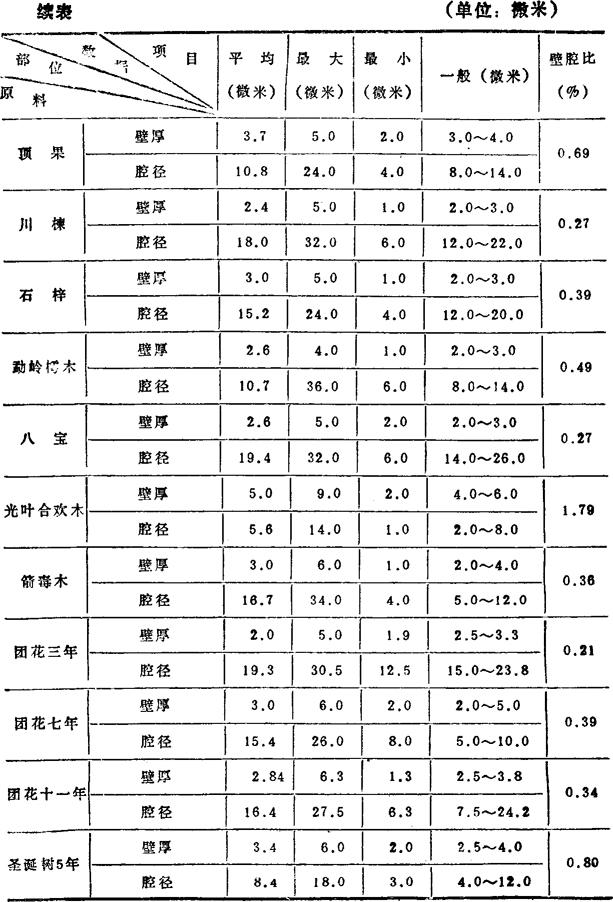

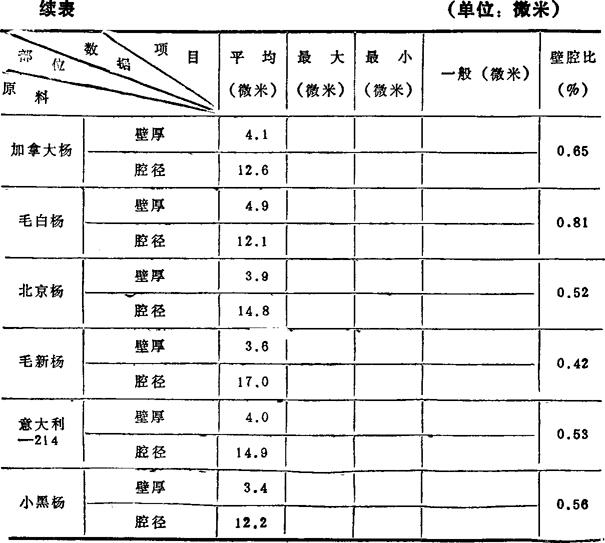

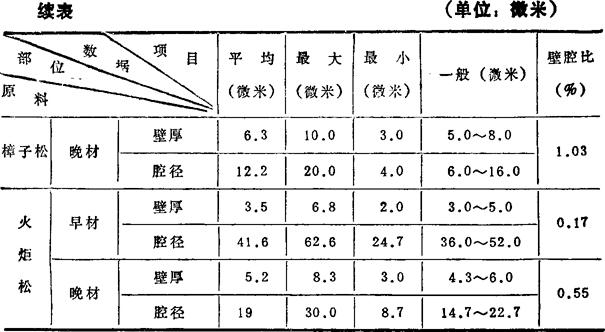

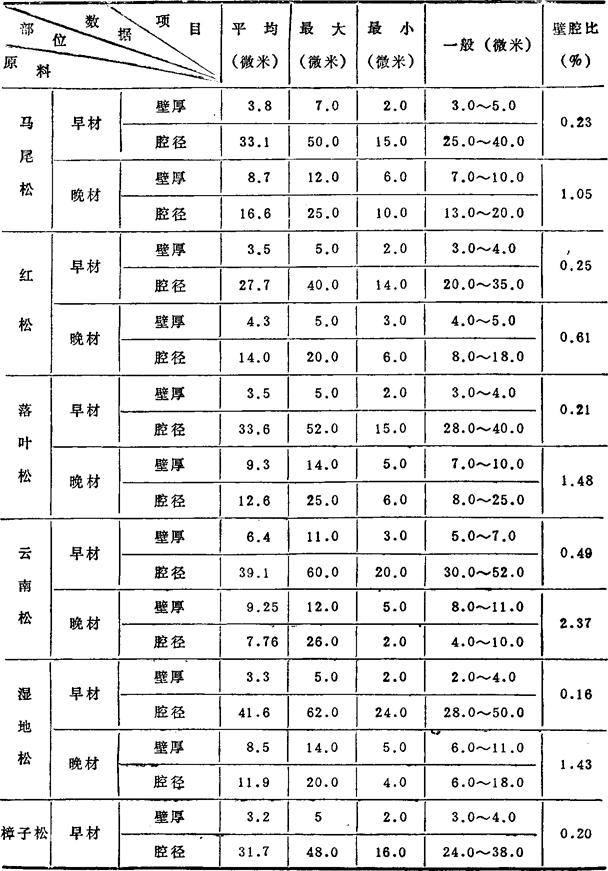

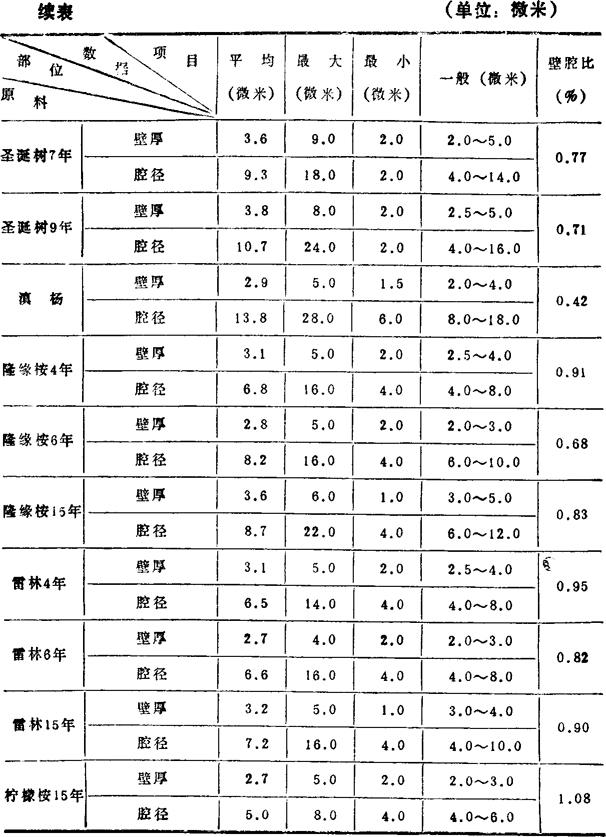

表2－19 纤维细胞壁及胞腔直径的测量 (单位：微米)

备注：1．此表中的数据系由每种原料横切片上选择有代表性的部位，测量其纤维壁厚及胞腔直径各20个视野的结果。

2．壁腔比的计算公式如下：

比较三种针叶木材纤维细胞壁的厚度，以红松最薄，马尾松次之，落叶松最厚。生产经验认为，红松在使用性能上比落叶松和马尾松都好，其原因可能是红松的纤维细胞壁较薄，特别是晚材。

在纤维壁腔比值方面，红松、马尾松、落叶松三种木材均小，早、晚材平均都不到1；草类较大，除甘蔗渣以外，都大于1；毛竹最大竟达到4．55。纤维壁腔比值的大小，常作为对原料评价的依据，Runkel的研究曾提出如下的关系：

第一组：纤维壁腔比小于1(2W／L＜1)者为很好的原料；

第二组：纤维壁腔比等于1(2W／L=1)者为好的原料；

第三组：纤维壁腔比大于1(2W／L＞1)者为劣等原料。

W=平均细胞壁厚度(微米)；

L=平均细胞腔直径(微米)。
