系统图法

---

系统地分析和探求实现目标的最好手段的方法。

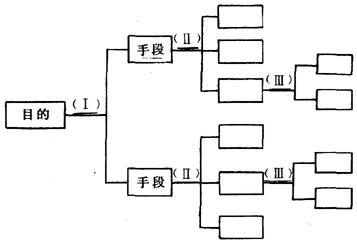

在质量管理中，为了达到某种目的(目标)，需要选择和考虑某一种手段(措施)，而为了实现这一手段，又需要考虑下一级的相应的手段，这样上一级的手段就成为下一级的目的。如此将要达到的目的和所需要的手段，按系统逐级逐步展开作成的图形就是系统图(见下图)。

利用此系统图可以掌握问题的全貌，找出问题的重点，提出实现预定目的的最佳手段。应用系统图法时，其工作步骤如下：(1)确定目的，特别是最终目的，要具体化、数量化；(2)提出手段和措施；(3)评价手段和措施，决定取舍；(4)把目的手段系统化；(5)制定实施计划。

系统图主要用于目标、方针、实施项目的展开，以及质量保证事项和工序质量分析事项的展开和新产品开发研制中设计方案的展开等，并可结合因果分析图一起使用。
