第三节　显微镜物镜典型结构参数

---

为了供读者在设计显微镜时参考，下面将列出一些不同倍率和结构型式的显微物镜结构参数，包括光学性能、结构型式图和具体结构数据。本节没有列出显微目镜的设计结果，因为从目前使用情况来看，显微镜目镜和望远镜目镜在设计上没有很大差别，并且从一个设计结果中不易判断该目镜原来是用于显微镜中或是望远镜中的。在本章第二节显微镜目镜系列中看到，显微镜目镜可分为观察目镜和摄影目镜两大类。观察目镜又可分为普通目镜和平场补偿目镜，普通目镜一般指惠更斯目镜、凯涅尔目镜和对称目镜等；而平场补偿目镜指的配合物镜消垂轴色差并且自己消像面弯曲和像散的广角目镜。摄影目镜与观察目镜的区别仅仅在于：物镜的像经摄影目镜后成像在某给定的位置上而不是无限远，并且对出瞳位置没有要求；另外，摄影目镜的像面弯曲应得到很好校正。诚然，显微目镜在大多情况下，不要求较大的出瞳直径(一般小于1．5mm)和出瞳距离(一般可小于10mm)。根据以上情况，为了不增加篇幅，决定在本章中不再列出显微目镜设计结果的有关数据。读者可以根据自己设计课题的特点，参照本手册第四章给出的望远镜目镜的典型结构参数。

在下面给出的显微物镜表中(见表5－32)，各符号的意义如下：M_OBJ为横向放大率；f′为像方焦距；NA为数值孔径；S为工作距离；2y为线视场；L为共轭距离。表中除M_OBJ=－1×外，均按反向光路计算像差，结构示意图和参数已按反向光路表示和填写。光学性能中的数据是对正向光路而言的。

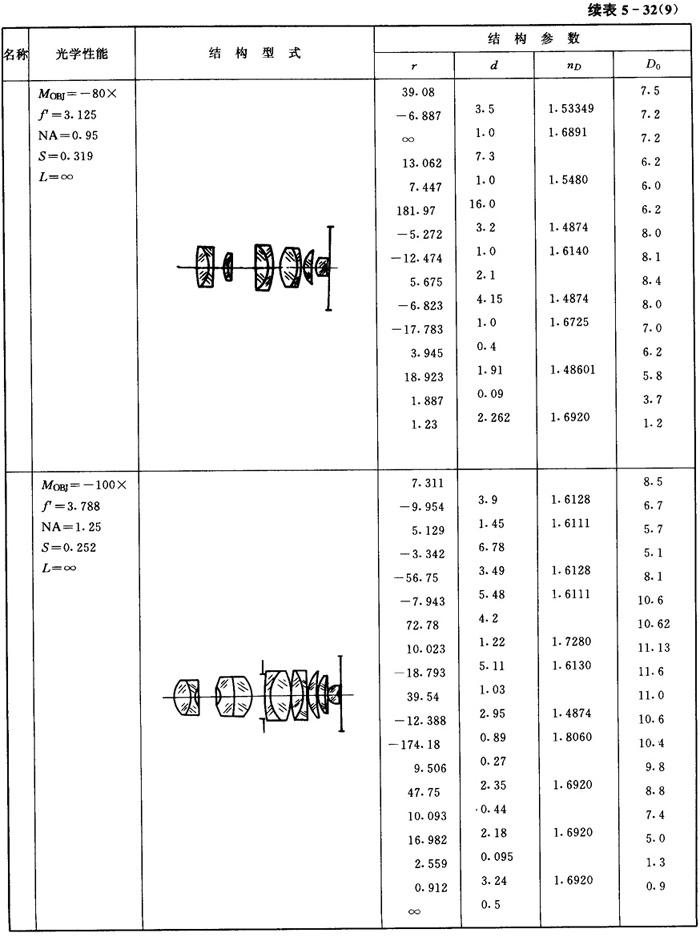

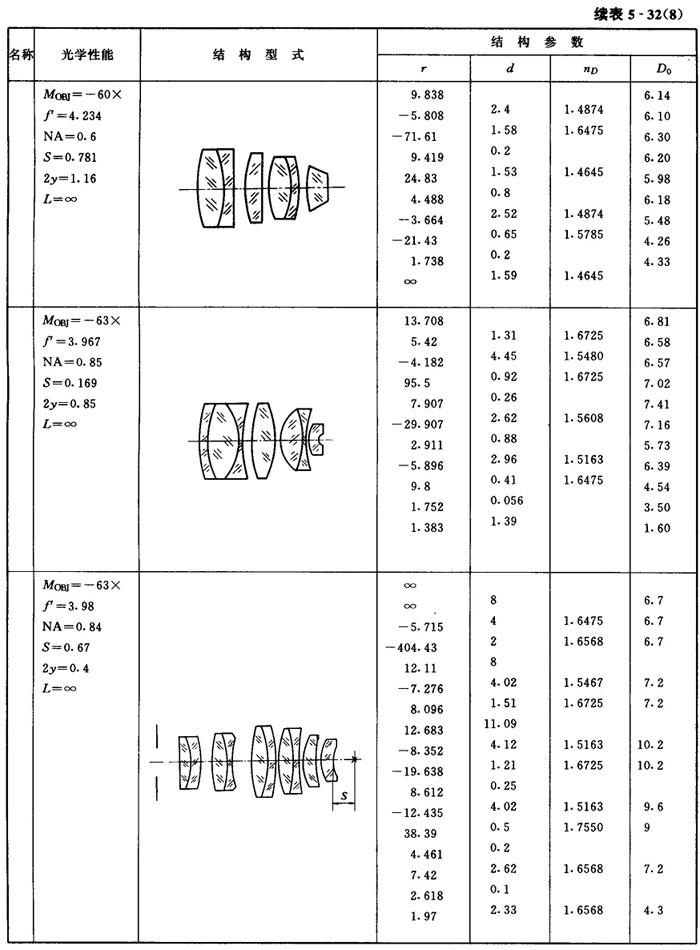

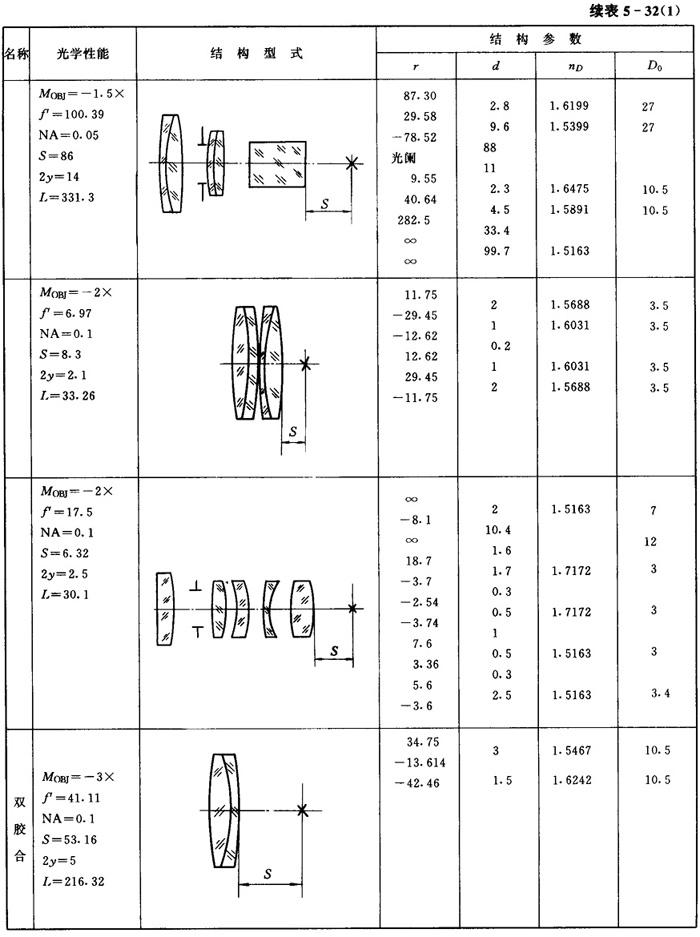

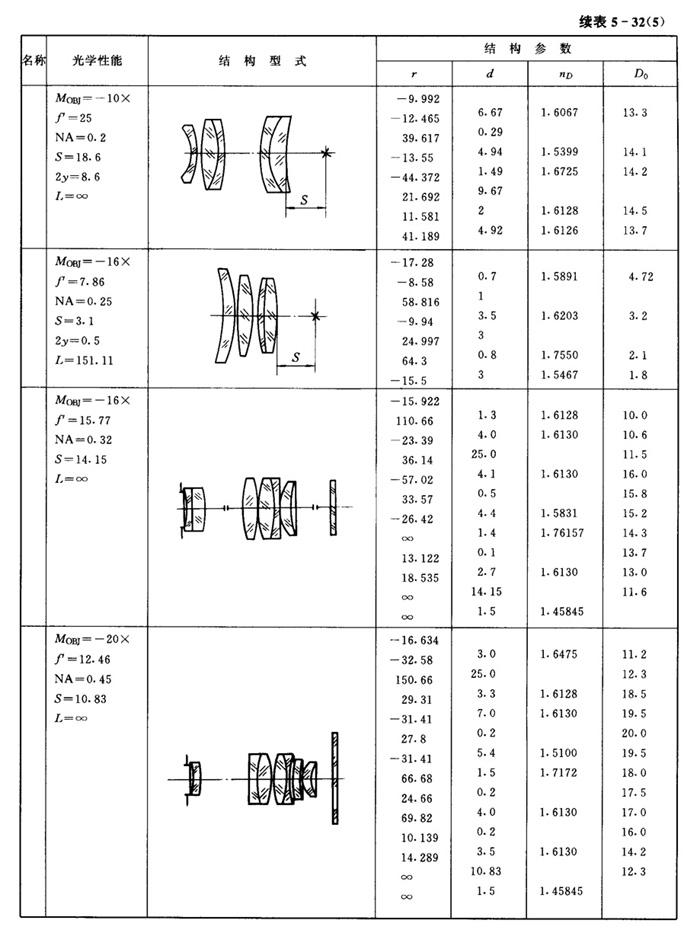

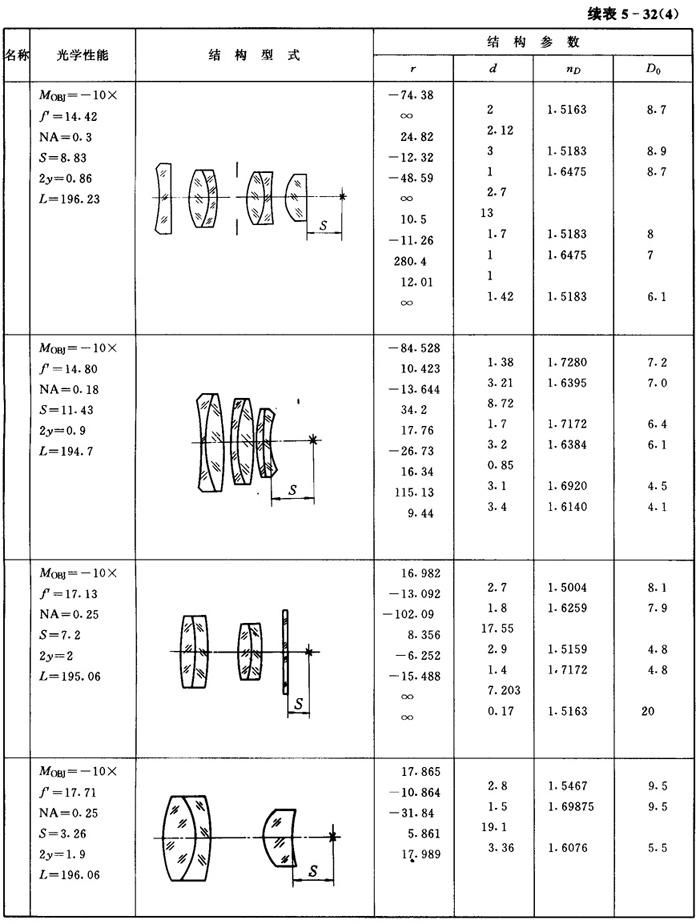

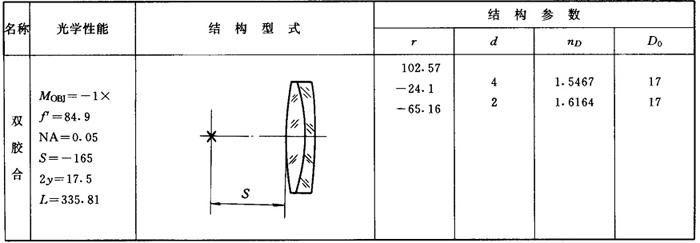

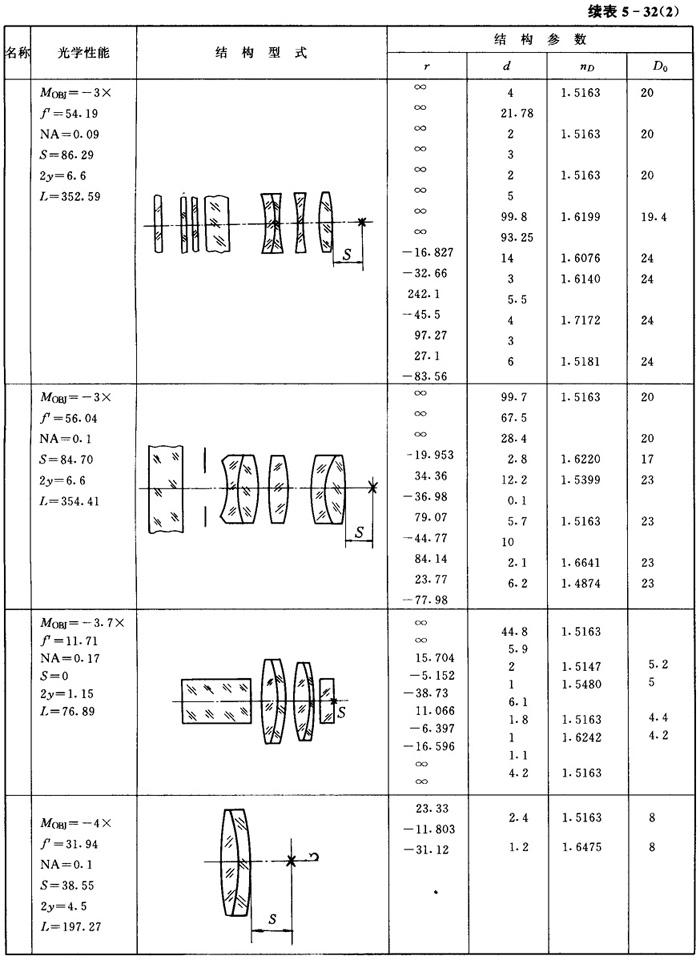

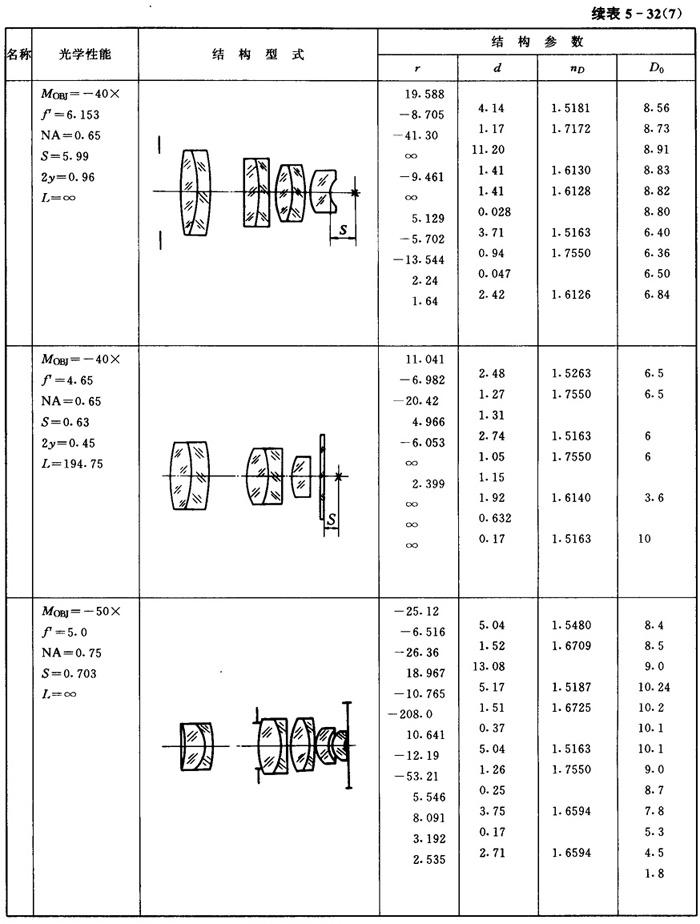

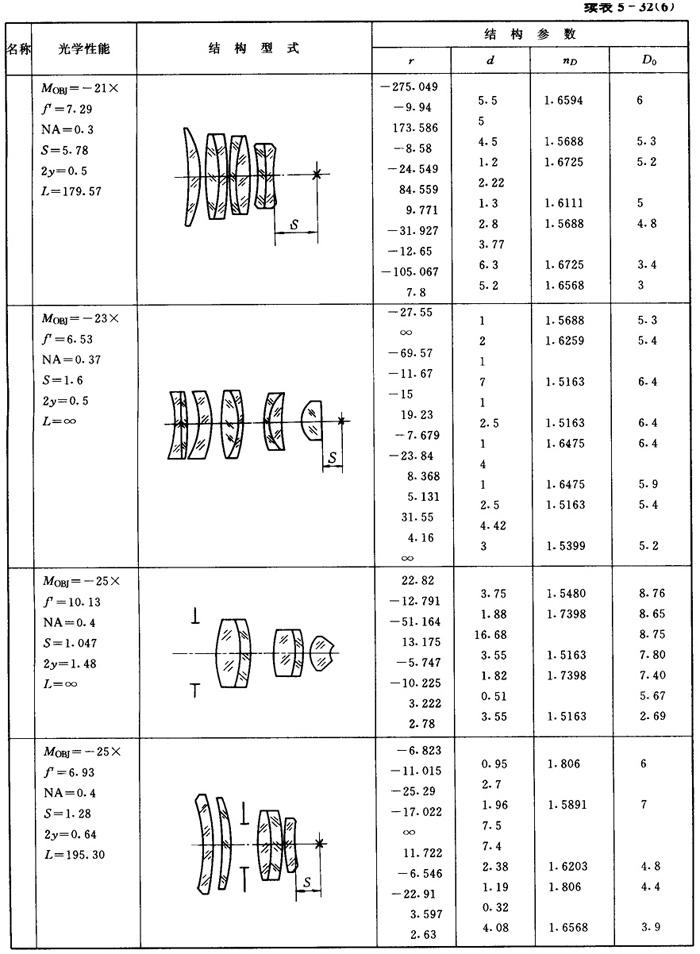

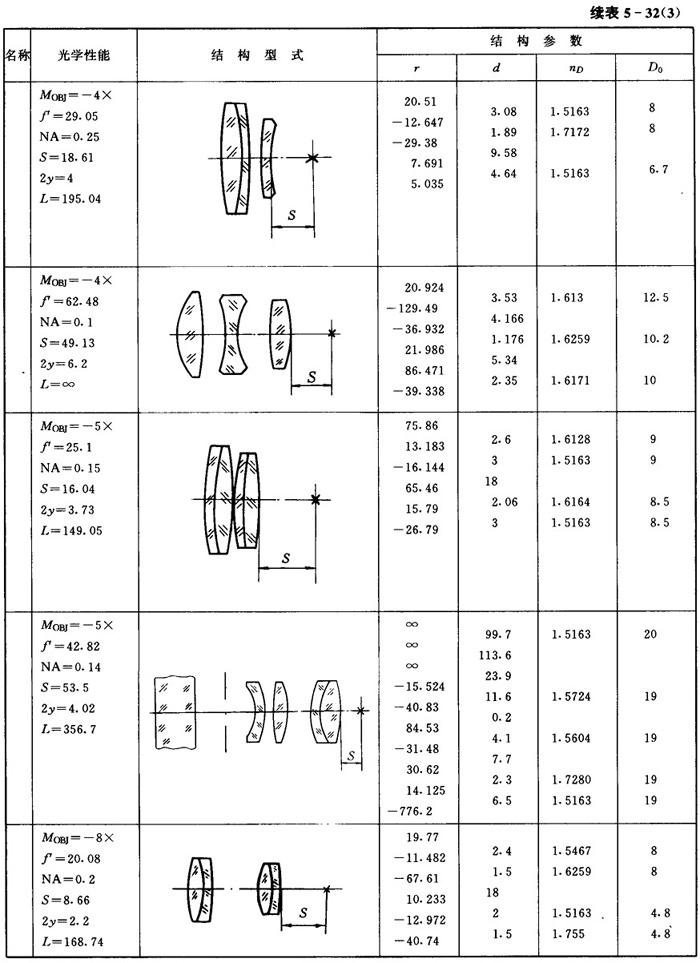

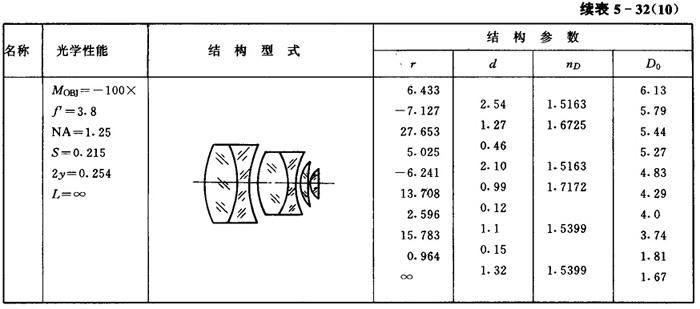

表5－32 显微镜物镜
