烟囱的计算

---

1．烟气在烟道中的温度降计算

P——烟囱每米高度产生的抽力(mmH7O／m)(由表4－1－12查得)

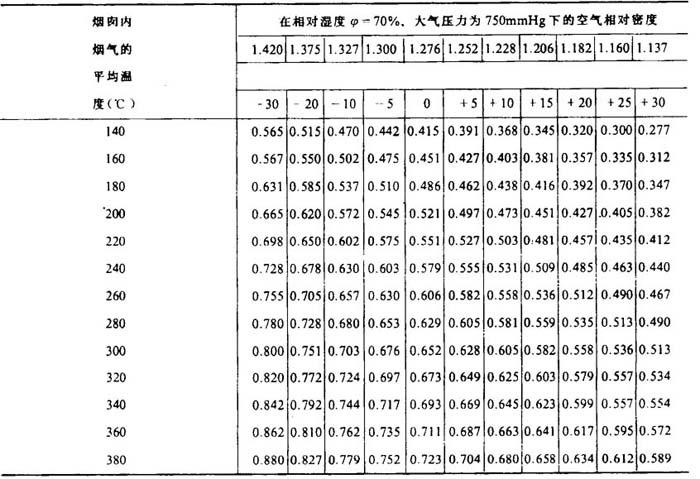

表4－1－12 烟囱每米高度产生的抽力P(mmH₂O／m)

注：由上表查得的数值，乘以烟囱高度，得出烟囱的抽力，但实际上还应减去烟囱本身的阻力。

H——烟囱高度(m)，按卫生标准，烟囱高度采用表4－1－13中所列数值；用

低灰分燃料(每4186kJ／kg中灰分少于5%)时，烟囱高度参考使用下值：

a．当燃料消耗为50～100t／h时，H=60m；

b．当燃料消耗为100～200t／h时，H=80m；

c．在锅炉房20m半径内设置高于15m的邻近建筑物时，最小的烟囱高度取用45m

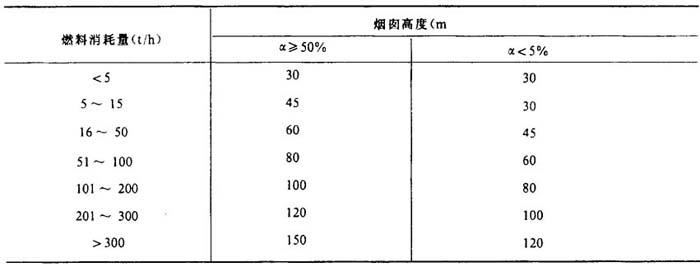

表4－1－13 烟囱高度选用表

注：α为烟囱排出灰尘总数

❸ 烟囱抽力与烟囱高度的关系

式中 P——烟囱抽力(Pa)

γ₁——空气在温度t₁下的重度(N／m³)

γ′₁——空气在标准状况下的重度(N／m³)，取12．68N／m³

t1——烟气在烟道中的温度降(℃)

γ2——烟气在温度t₂下的重度(N／m³)

γ′₂——烟气在标准状况下的重度(N／m³)，取13．14N／m³

t₂——烟气在烟囱中的温度降(℃)

6．烟囱出口直径d1的计算

式中 d₁——直径(m)

B₁——每台锅炉计算燃料消耗量(冬季用量)(kg／h)

n——利用同一烟囱的锅炉台数

V——计入漏风系数时烟囱出口烟气量(m³／kg)

t₀——烟囱出口处烟气温度(℃)

u0——烟囱出口处烟气流速(m／s)，见表4－1－14

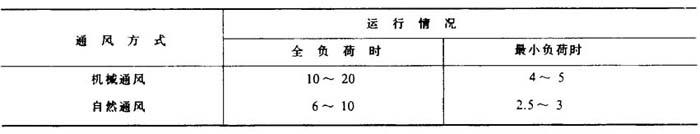

表4－1－14 烟囱出口处烟气流速u₀(m／s)

［注意］❶ 考虑到积灰将缩小烟气流通截面，故由上式计算所得的数据，应适当加大，一般不超过100mm。
❷ 计算出口内径小于0．8m时，可设计成方形、矩形或圆形；大于0．8m时，多为圆形；铁质烟囱多为圆形。

7、烟囱的平均直径d

式中 d₁——烟囱出口直径(m)

d₇——烟囱入口直径(m)

8．烟囱阻力计算

❶ 烟囱摩擦阻力h₁的计算

式中 h₁——烟囱摩擦阻力(Pa)

λ₇——烟囱摩擦阻力系数，砖或金属烟囱均为0．04

u——烟囱内烟气流速(m／s)

γ——烟囱内烟气平均重度(N／m³)

g——重力加速度(9．81m／s²)

其它同上

❷ 烟囱出口阻力h₇的计算

式中 h₂——出口阻力(Pa)

λ_，——烟气出口阻力系数，取1．0

u₀——烟囱出口处烟气流速(m／s)

γ₀——烟囱出口处烟气重度(N／m³)

g——重力加速度(9．81m／s²)

❸ 烟囱阻力h的计算

式中符号含义及单位同上
