光学对中器的检验与校正

---

1．检验

检验目的是使光学对中器的视准轴与通过水平度盘中心的铅垂线重合。方法是：整平仪器，在仪器的正下方水平放置一个十字标志，转动仪器基座的三个脚螺丝，使对中器分划板中心与地面十字标志重合，将仪器转动180°，观察对中器分划板中心与地面十字标志是否重合；如果重合，则无须校正；若有偏移，则需进行调整(图3－23)。

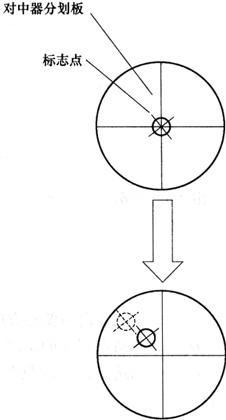

图3－23 光学对中器的检校

2．校正

将仪器安置在三脚架上并固定好，在仪器正下方放置一个十字标志，转动仪器基座的三个脚螺丝，使对中器分划板中心与地面十字标志重合，将仪器转动180°，并拧下对中器目镜护盖，用校正针调整4个调整螺钉，使地面十字标志在分划板上的像向分划板中心移动一半，重复以上步骤，直至转动仪器到任何位置，地面十字标志与分划板中心始终重合为止。若目标偏离超过2mm时，应交仪器维修人员校正。
