炉气的输送计算

---

1．风机的容量V

(1)根据净化系统操作状态下的出口炉气量来确定

(2)根据制酸量确定

【公式】

式中 V——温度t、压力P时理论上所要求的炉气体积(m³)

Q——原酸产量(m³／h)

S——原酸总酸浓度(%)

t——风机前炉气的温度

P——风机前炉气的气压计压力(mmHg)

G——标准状态下，1m³SO₂的重量，取2．9629(kg／m³)

x——炉气中SO₂含量(%)(体积)

y——吸收过程中SO₂收获率(%)

2．风机风压

【说明】风机风压的选择要满足克服各设备和炉气输送管道的阻力。

(1)摩擦阻力h₁

【公式】

式中 λ——摩擦阻力系数，对平滑管道λ=0．012～0．045

u——管道中炉气速度(m／s)，沸腾炉出口温度为400～800℃时，取14～18m／s；经部分净化，温度为200～450℃时，取12～15m／s；温度＜100℃时，取10～14m／s

D——管道直径(m)

γ——炉气重度(kg／m³)

g——重力加速度(9．81m／s²)

(2)局部阻力h₂

【公式】

式中 ξ——局部阻力系数，见表1－3－20

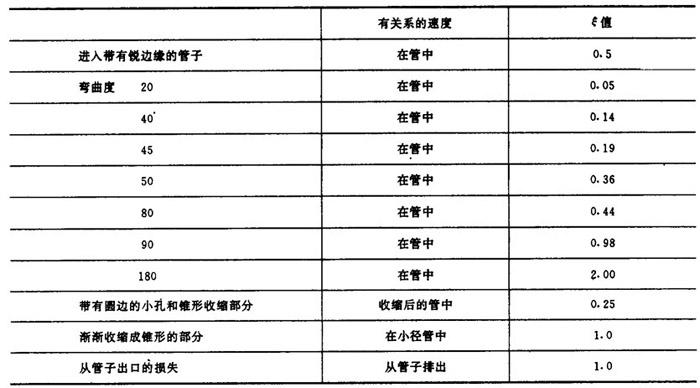

表1－3－20 局部阻力系数ξ值

其它符号含义及单位同上。

(3)管道中全部阻力损失H

【公式】

式中 L——管道长度(m)

其它符合含义及单位同前
