漏电自动开关与漏电继电器

---

漏电自动开关简称漏电开关。常用的电流动作型漏电开关，适用于电流在60A及以下、频率为50～60HZ的电源中性点接地的三相四线制低压(380V／220V)电网中。国产漏电自动开关的主要技术数据见表8．1－34。

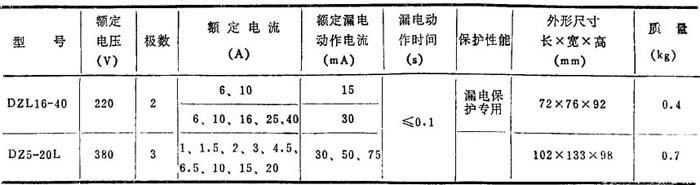

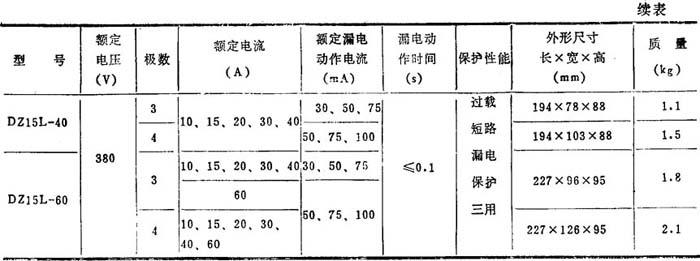

表8．1－34 漏电自动开关主要技术数据

注：额定漏电不动作电流值，为额定漏电动作电流值的二分之一。

漏电继电器适用于交流380V及以下、频率为50～60HZ、电流自100A至200A的电源中性点接地的电路中。负载电流大于60A时，可采用漏电继电器与交流接触器或自动开关组合成漏电开关，作漏电或触电保护用。国产漏电继电器的主要技术数据见表8．1－35。

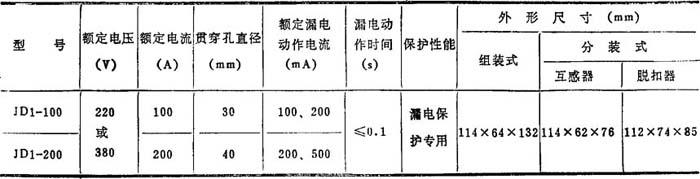

表8．1－35 漏电继电器主要技术数据

注：额定漏电不动作电流值，为额定漏电动作电流值的二分之一。

漏电开关和漏电继电器的选择：漏电开关过电流脱扣器的额定电流，应等于或略大于被保护设备或电路的额定电流或负荷电流的总和。漏电开关和漏电继电器的额定漏电动作电流，在有保护接地时，可参照表8．1－36选择。由表中可见，加装漏电开关或漏电继电器后，对接地电阻值的要求可显著放宽。

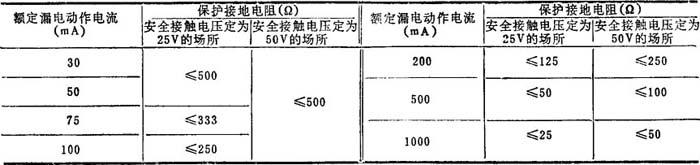

表8．1－36 额定漏电动作电流选择表

有保护接零时，因零线电阻通常很小，故额定漏电动作电流可选较大值，如75～100mA以上。既无保护接零、又无保护接地时，额定漏电动作电流通常不大于15～30mA。装于分支线路，用于预防漏电火灾、爆炸等事故的漏电开关，额定漏电动作电流通常选用100mA及以上。用于总线的漏电开关的额定漏电动作电流，应大于分支线的漏电开关的额定漏电动作电流。为避免漏电开关误动作，额定漏电动作电流应大于所控制的电路及用电设备正常泄漏电流的一倍以上。
