渐开线花键

---

1．3．1 圆柱直齿渐开线花键的基本参数

标准压力角为30°、37．5°和45°、模数从0．25至10mm，齿侧配合的圆柱直齿渐开线花键(GB／T3478．1—1995)．其基本参数见表4．5-11．30°花键适用于固定联接、滑动联接和浮动联接，如汽车、拖拉机变速箱、汽车传动轴．航空减速器轴、螺旋桨轴；45°花键的齿矮，对零件削弱小，弯曲强度高，适于薄壁零件且适用冷成型加工，通常用于传动精度要求不太高的结构，取代原三角形花键，如传动轴、操纵轴。37．5°花键也适于冷成型加工。

表4．5-11 渐开线花键的基本参数(摘自GB／T3478．1—1995) mm

渐开线花键尺寸的计算公式见表4．5-12．标准压力角为30°、37．5°或45°时，外花键大径基本尺寸系列分别见表4．5-13、4．5-14、4．5-15。

表4．5-12 渐开线花键尺寸计算公式(摘自GB／T3478．1—1995)

图中T为加工公差；λ为综合公差：T十λ为总公差；esV为作用齿厚S_V上偏差；C_V为作用侧隙，亦称全齿侧隙．即内花键作用齿槽宽减去与之相配的外花键作用齿厚．其正值为间隙．负值为过盈；C_Vmax、C_Vmin为C_V的最大值和最小值。

表4．5-16 渐开线花键公差的计算式(摘自GB／T3478．1—1995) μm

式中z为齿数，D为分度圆直径(mm)，E为基本齿槽宽。β_s的极限偏差为±30′。

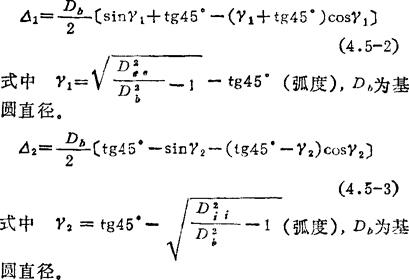

此时，在外花键大径D_ea和内花键小径处的直线与渐开线的差值为△₁和△₂。其算式如下：

计算表明，差值△₁和△₂随齿数增加而减小，随模数增大而增大；差值△₁大于差值△₂。例如，z=24，m=1时△₁=0．019mm，m=2时△₁=0．038mm；z=48，m=2时△₁=0．019mm。设计时，应校核△₁值，一般不应大于0．04mm，才允许用直线齿形代替渐开线齿形。采用直线齿形对其花键拉刀制造有利。
