渐开线圆柱齿轮精度

---

标准GB10095-88适用于平行轴传动的渐开线圆柱齿轮及其齿轮副(其法向模数m_n≥1mm)，基准齿形按GB1356-87《渐开线圆柱齿轮基准齿形》(参见表4．16-1)的规定。当齿轮规格超出表列范围时(法向模数大于40mm、分度圆直径大于4000mm)，按标准规定处理(参见表4．16-48)。

齿轮、齿轮副误差及侧隙的定义和代号见表4．16-26。标准对齿轮及齿轮副规定了12个精度等级，按精度从高到低依次为1～12级。按对传动性能的主要影响，将齿轮每个等级的各项公差分成三个组，见表4．16-27。根据使用要求不同，允许对三个公差组选用不同的精度等级。但在同一个公差组内，各项公差与极限偏差应保持相同的精度等级。齿轮精度应根据传动的用途、使用条件、传动功率和圆周速度以及其它技术要求决定(参见表4．16-49(一))。齿轮第Ⅱ组精度主要根据圆周速度决定，其关系见表4．16-28。齿轮和齿轮传动检验项目见表4．16-29。

表4．16-26 齿轮、齿轮副误差及侧隙的定义和代号(摘自GB10095-88)

偏差±f_σb值 μm

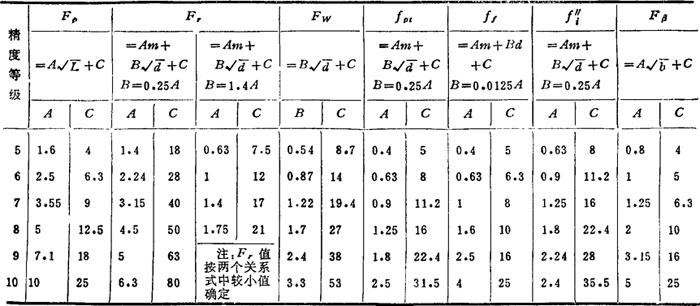

注：d为齿轮分度圆直径；m为模数；b为轮齿宽度；L为分度圆弧长，f_pv=f_prcoSa；_；
