液压缸的安装

---

(1)杆端和缸筒均为单耳环安装连接方式(表23．5－1)。

表23．5－1 杆端和缸筒均为单耳环安装连接方式

后端法兰安装，如作用力是推力，应采用图23．5－2(a)，避免采用图23．5－1(b)；如作用力是拉力，则反之。

(3)耳轴安装连接方式

液压缸用耳轴安装有前端耳轴、中间耳轴和后端耳轴三种连接方式(图23．5－3)。

(a)中间耳轴；(b)前端耳轴；(c)后端耳轴

通常采用较多的是前端耳轴和中间耳轴。前端耳轴安装时，由于支承长度较小，因此，能使许用行程达到最大值，但是，当水平安装时，却有较大的耳轴支承力。中间耳轴安装时，在水平安装中，对于重心负荷有较为有利的耳轴支承力。后端耳轴安装时，由于支承长度较大、影响活塞杆弯曲稳定性，因此，许用行程为最短，另外，当水平安装时，有较大的耳轴支承力，所以只用于小型短行程液压缸的安装。

(4)脚架安装连接方式

液压缸为脚架安装连接时，须设置挡块来承受作用力，以避免脚架的固定螺栓承受剪应力(图23．5－4)。

当液压缸的轴线与支承面之间有较大的距离时(见图23．5－5)，脚架的固定螺栓和脚架刚性应能承受倾覆力矩M=F×H的作用。

(5)负载导向

液压缸的活塞不应承受侧向负载力，否则，必然使活塞杆直径过大，导向套宽度过大。因此，通常对负载加装导向装置。

根据负载分为重、中或轻型三种情况，推荐安装方式和导向条件如表23．5－2所示。

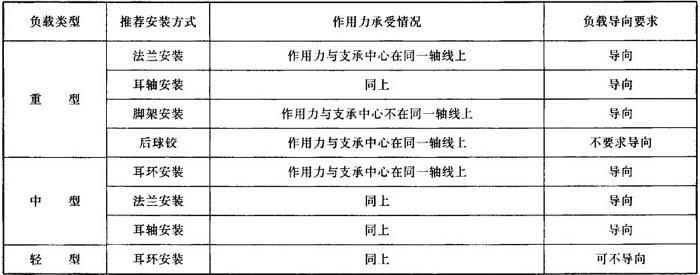

表23．5－2 负载与安装方式的对应关系
