液体静压螺旋传动

---

液体静压螺旋传动，就是由液体静压丝杠螺母副组成的传动，其工作原理如图4．18-4所示。在螺母的螺纹两侧中部，开有螺旋形连续油腔，但始末螺牙不开油腔，以起封油作用。压力油P_s经节流器10产生压变P₁、P₂，分别流入螺纹两侧油腔内，再进入牙顶和牙根，压力降为常压回到油池。当丝杠不承载时，螺纹两侧油压平衡，其间隙相等，即h₁=h₂=h₀，此时相当于在预加载荷下保持平衡。当有任意一向左的工作载荷Fa时，则左侧油腔间隙减小，因节流器作用，使左油腔压力增大，右油腔压力减小，产生一向右的力，以平衡外载荷，从而实现液体静压螺旋传动。

1．油泵电机；2．油箱；3．吸油过滤器i4．油泵；5．溢流阀；6．粗滤器；7．精滤器；8．压力表；9．压力继电器；10．节流器。

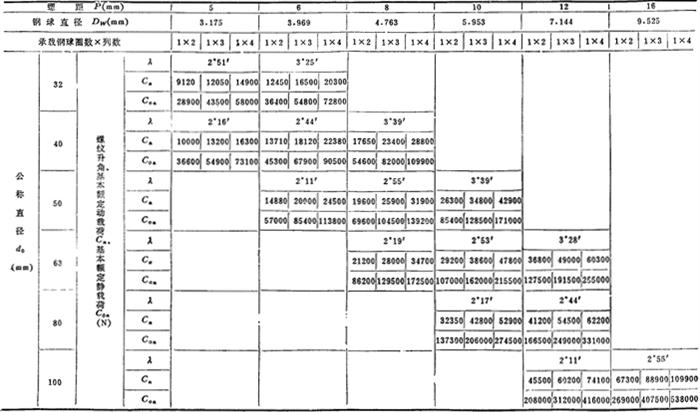

表4．18-35 外循环滚动螺旋副公称直径、螺距、钢球直径、螺纹升角和承载能力

注：
❶  本表适用于表面硬度HRC58～62，的情况。r为螺纹滚道的沟道曲率半径。

❷  如果，则c_a乘以0．685，C_oa乘以0．628。

❸  若列数为2时，C_a乘以1．62，C_oa乘以2。

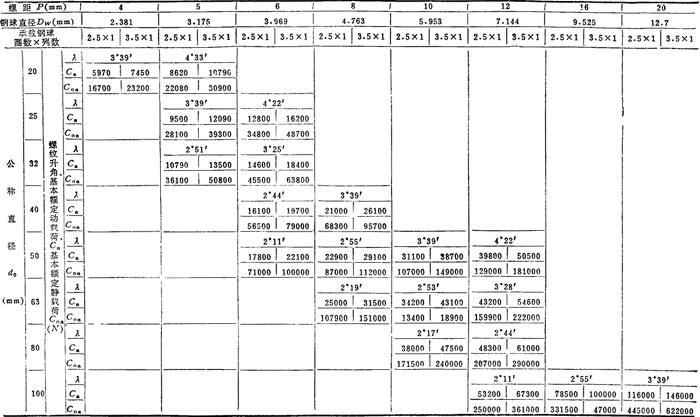

表4．18-36 内循环滚动螺旋副公称直径、螺距、钢球直径、螺纹升角和承载能力 N

注：
❶  本表适用于表面硬度HRC58～62，的情况。r为螺纹滚道的沟道曲率半径。

❷  如果，则C_a乘以0．685，乘以0．628。
