浸酸和去酸

---

(一)浸酸

1．浸酸的目的

(1)调节软化裸皮的pH值使之适合于鞣制。

(2)浸酸防腐，用于保存裸皮，如绵羊浸酸皮。

(3)在酸用量大，作用时间较长的情况下，能使胶原纤维结构进一步松散，提高成革的柔软性和延伸性。

(4)浸酸时可以达到某些特殊作用：

❶ 加入酸性酶，提高成革的柔软性、丰满性和延伸性。

❷ 加入有机酸在铬鞣时能起蒙囿作用。

❸ 加入醛类鞣剂、铝鞣剂能起预鞣作用。

❹ 加入树脂鞣剂，提高粒面和边腹部的紧密性，减少部位差。

❺ 加入少量耐电解质加脂剂，起预加脂作用，使粒面平细，铬鞣剂分布较均匀，蓝湿革易回软，提高耐撕强度。

❻ 加入吸铬性能强的助剂，增强裸皮吸收铬的能力，明显降低废铬鞣液中铬含量，减少铬对环境的污染。

2．浸酸用酸的种类及其性质和用途

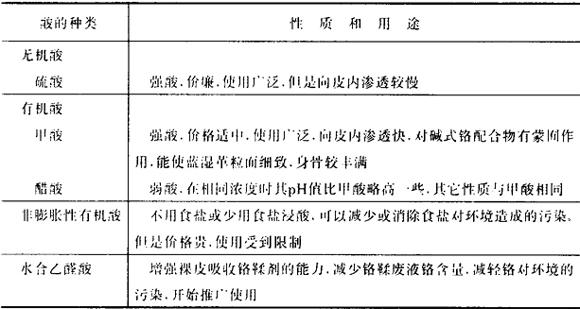

表2－18 浸酸用酸的种类及其性质和用途

3．浸酸方法

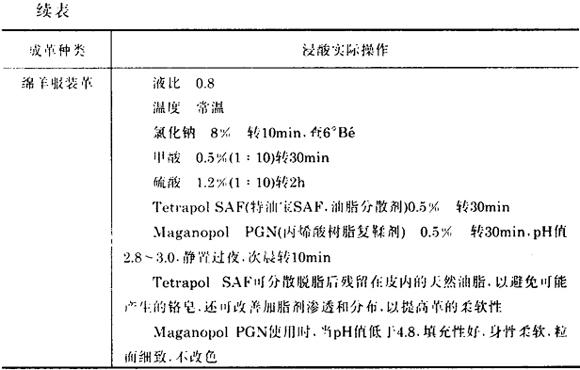

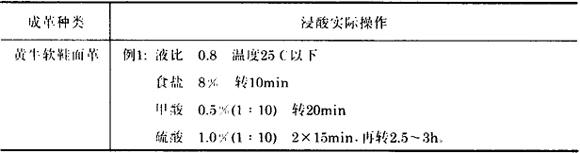

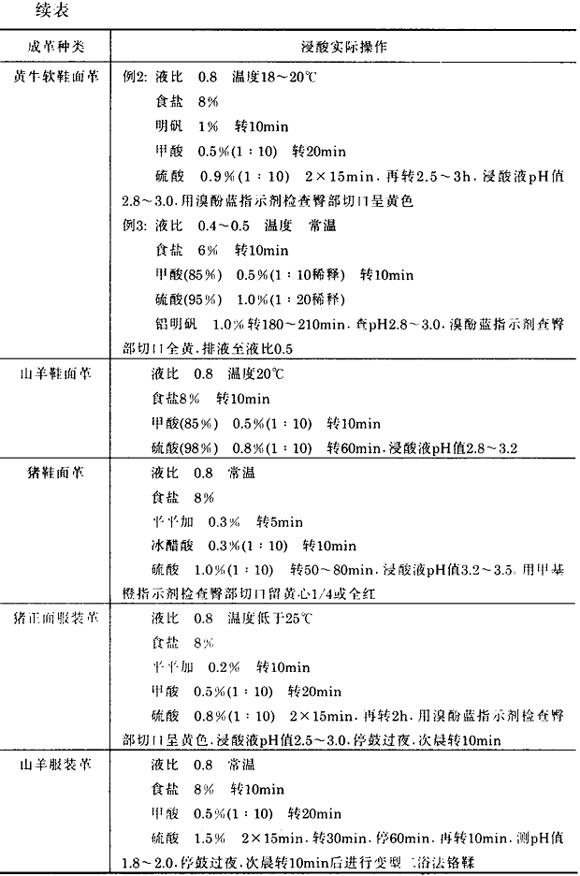

表2－19 浸酸方法

4．技术控制要求及注意事项

技术控制要求：

(1)浸酸程度的要求

鞋面革浸酸结束时pH值2．8～3．2

服装革浸酸结束时pH值2．5～2．7(一浴铬鞣法)

2．0(变型二浴铬鞣法)

3．2～3．5(大浸酸－去酸铬鞣法)

浸酸终点通常用指示剂检查：

甲基橙 3．1～4．4(红－橙黄)

溴酚蓝 3．0～4．6(黄－蓝)

鞋面革要求浸酸留一线黄心，约1／3～1／4(溴酚蓝指示剂检查臀部切口)

服装革、软革类，以及片、削蓝湿革工艺，要求浸酸浸透，臀部切口全红(用甲基橙指示剂检查)

(2)裸皮粒面洁白，柔软，手摸发涩，用手捏有一定的塑性。浸酸浸透的臀部切口呈乳白色。

注意事项：

(1)严格控制液比，一般为0．5～0．8。

(2)浸酸通常在常温下进行，当温度在25℃以下，裸皮浸酸24h，皮质溶解很小；当温度超过30℃，皮质溶解成倍增加；当温度超过38℃，浸酸24h，皮质溶解量大于10%。因此，在夏天气温较高时，浸酸时应考虑加冰降温。

(3)浸酸操作程序是：

❶ 调节好液比。

❷ 加食盐转10min，用波美比重计测定食盐溶液浓度为7～8°Bé(最小食盐浓度6°Bé，通常的安全值为7～8°Bé)。

❸ 加有机酸，如甲酸(1∶5稀释)，要求稀释后的有机酸溶液的温度降低到25℃以下，才能加入转鼓。

❹ 加无机酸，如硫酸(1∶10稀释)，要求稀释后的无机酸溶液的温度降低到25℃以下，才能加入转鼓。加酸时必须在转鼓转动情况下才能进行，加酸时应缓慢加入或分次加入。稀释酸时，应将酸加入水中。稀释酸和加酸时应戴橡胶手套，注意防止酸液溅入眼睛。

❺ 到达浸酸终点，立即检查裸皮浸酸程度、浸酸液pH值及浸酸液温度。

特别注意：浸酸时应先加食盐转动5～10min后再加入稀释后的酸液。如果忘记加食盐或食盐在浸酸液中浓度不够，浸酸裸皮会产生酸膨胀，俗称“酸肿”。酸肿的裸皮透明、发亮，有弹性。如果发生此现象，首先测定浸酸液的食盐浓度，如果食盐浓度小于6°Bé，说明浸酸时忘记加食盐或食盐用量不足，必须补加，消除膨胀。但发生过酸肿的裸皮，其成革强度会降低，因此，在制革生产中要注意避免发生酸肿。

❻ 对每批进厂的酸液，必须化验，检测其浓度，以便浸酸时调节酸用量，准确控制浸酸液pH值。

❼ 浸酸皮不能接触水，否则容易产生酸膨胀。

(二)去酸

1．去酸的目的

有些软革，如服装革和手套革，要求手感十分柔软，常采用大浸酸进一步松散胶原纤维结构，提高成革的柔软性、丰满度和延伸性。大浸酸结束后，浸酸液pH值一般为2～2．5，在这样低的pH值下铬鞣，势必延长提碱和鞣制时间，增加提碱剂用量。为了正常进行铬鞣，在大浸酸结束后提高浸酸液pH值到3．2～3．5。

2．去酸方法

猪皮服装革、手套革去酸方法如下：

倒去浸酸废液2／3

加入大苏打 2．5%

小苏打 0．5%，转40min，检查pH值3．2～3．5，然后铬鞣。
